EFFECT HOUSEHOLD 15 – это многофункциональный модуль для организации вспомогательных помещений подсобных хозяйств: хозблоков, бытовок, помещений для хранения инструмента, инвентаря, оборудования и материалов, мастерских и прочих строений. Помимо универсального назначения модули EFFECT HOUSEHOLD обладают рядом других преимуществ: эстетичным внешним видом, технологичной и прочной конструкцией, качеством серийного изделия, выпускаемого при автоматизации процессов проектирования и изготовления.

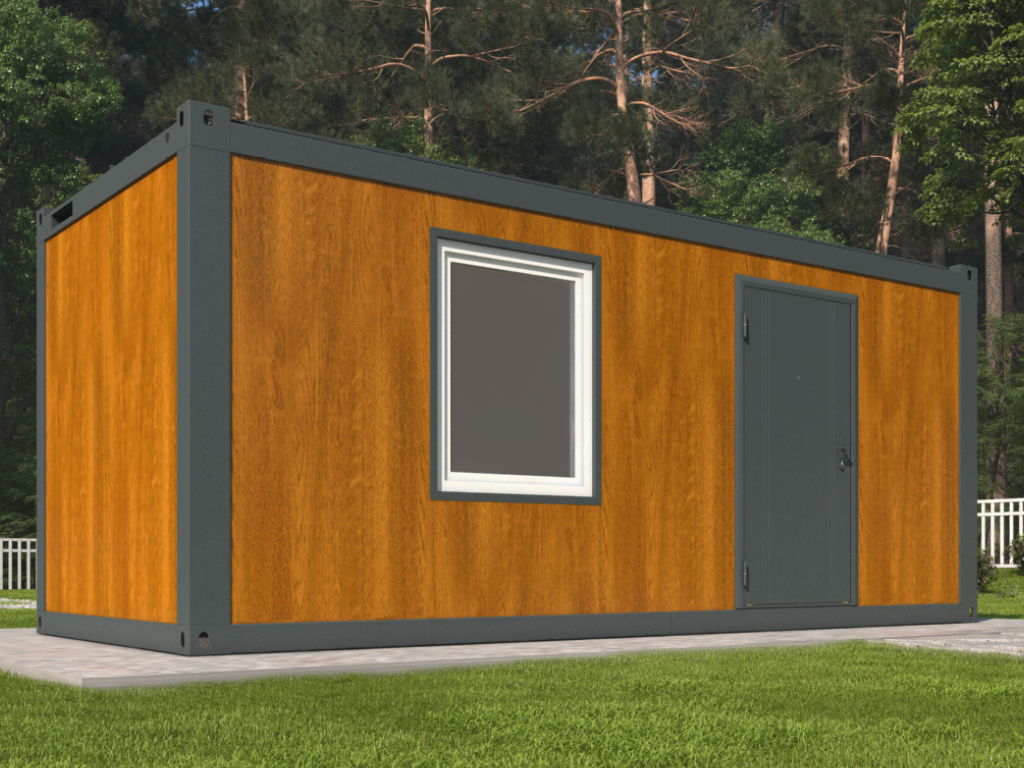

Многофункциональный блок EFFECT HOUSEHOLD 15
Зона применения Печать раздела
Хозблок, жилое помещение, склад инвентаря и инструментов, мастерская
Многофункциональный бытовой модуль, контрольно-пропускной пункт, пост охраны
Преимущества Печать раздела
Высокая прочность
Конструкция хозяйственного блока выдерживает нагрузки до 4-го снегового, 4-го ветрового и 8-го сейсмического районов одновременно.
Быстрый монтаж и демонтаж
Отсутствие заклепочных соединений, продуманная высокотехнологичная конструкция и пошаговая инструкция сборки обеспечивают быстрый монтаж и демонтаж хозяйственного блока.
Долговечность
Отсутствие монтажных сварочных работ, использование качественной порошковой окраски стали и долговечного PIR-утеплителя увеличивают срок службы хозяйственного блока при бережной эксплуатации до 50 лет.
Круглогодичное строительство
Отсутствие обязательных монтажных сварочных и мокрых работ при монтаже позволяет проводить строительные работы в любую погоду вне зависимости от времени года.
Легкость конструкции
Оптимальная толщина металла и использование PIR-утеплителя, обладающего низкой плотностью, обеспечивают легкость конструкции, что в свою очередь позволяет выполнять монтаж хозяйственного блока на облегченный фундамент.
Комплексный подход
Мы предлагаем хозяйственный блок максимальной заводской готовности, а также широкий ассортимент продукции DoorHan, который позволяет укомплектовать любой строительный объект самым разнообразным оборудованием: уличными воротами, калитками, роллетами, ограждениями, быстровозодимыми домами и т. д.
Полный цикл производства
Покраска оцинкованной рулонной стали в цвет «золотой дуб», структурирование рулонной стали, синтез сложных полиэфирных соединений, смешивание различных компонентов для получения полиола, изготовление PIR-панелей, лазерная резка, гибка, обработка, сварка и порошковая окраска модульного металлокаркаса, а также производство двери «ЭКО» осуществляются на высокотехнологичных заводах концерна, имеющих в своем арсенале дорогостоящее, профессиональное оборудование.
Продуманный дизайн
Экстерьер хозяйственного блока разработан командой профессионалов концерна DoorHan и представляет собой уникальное сочетание стиля «техно» и высокотехнологичных материалов, отвечающих всем современным архитектурным требованиям.
Оперативная доставка
24 производственно-складских комплекса и обширная сеть дилеров на территории РФ позволяют в кратчайшие сроки доставить гараж в любой регион страны.
СВЯЖИТЕСЬ С НАМИ
Дизайн Печать раздела
Дизайн стеновых панелей

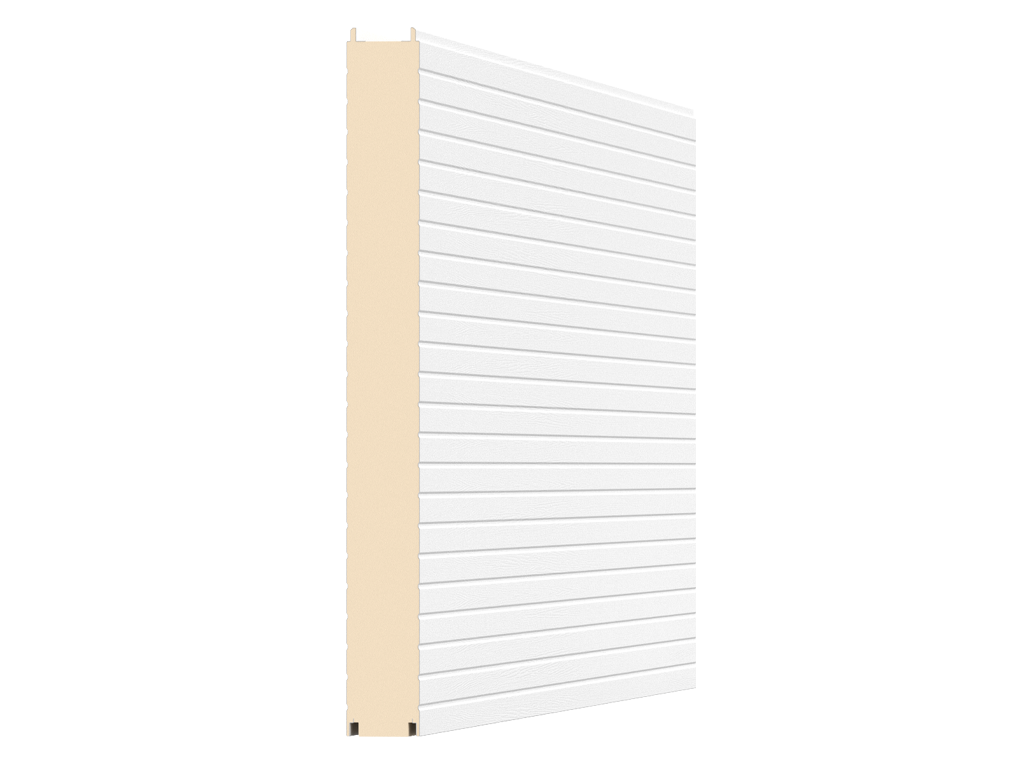

Трапеция 50/11 (внешняя сторона)
Трапеция 50/11 (внутренняя сторона)
Тип поверхности
Под дерево (внешняя и внутренняя сторона)
Цвет панелей
Золотой дуб (внешняя сторона)
RAL 9003 белый (внутренняя сторона)
Цвет каркаса
RAL 7016 (антрацит)
Таблица размеров Печать раздела
Параметр | Показатель |
---|---|
Длина конструкции, м | 6,000 |
Ширина конструкции, м | 2,435 |
Высота конструкции, м | 2,670 |
Конструкция Печать раздела

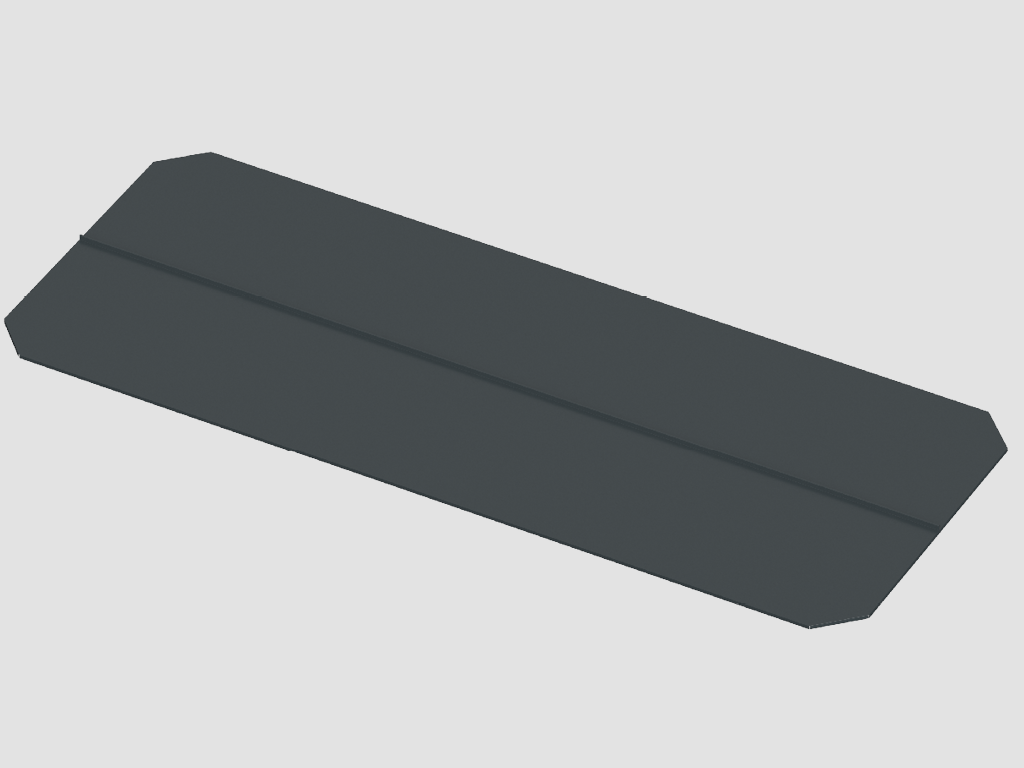

1. Панели фальцевой кровли модуля на основе стального оцинкованного листа с полимерным покрытием
2. Силовой каркас рамы покрытия
3. Угловая несущая стойка на болтовых соединениях с рамами покрытия и основания
4. Стеновая сэндвич-панель внешнего ограждения
5. Дверь внешняя DoorHan серии «ЭКО»

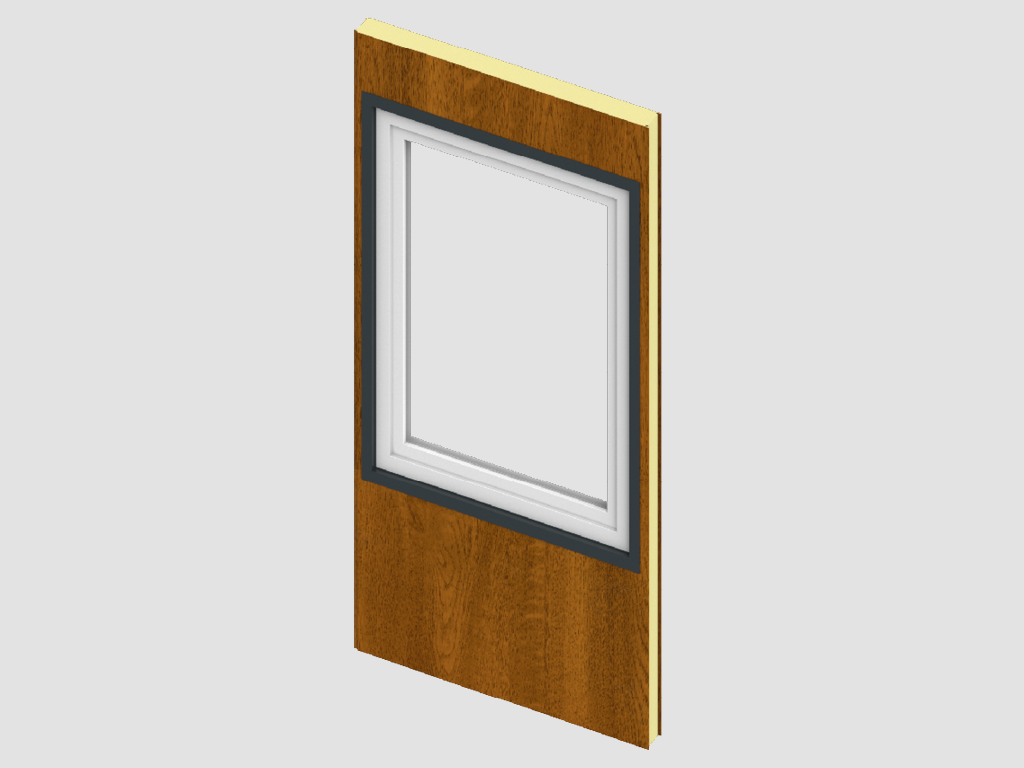

6. Окно ПВХ (опция)
Подготовка строительного объекта Печать раздела
На этапе подготовки строительной площадки к установке модуля EFFECT HOUSEHOLD 15 необходимо разметить земельный участок под размещение опорных точек модуля и подготовить основание.
Требования к строительному объекту
Установочная поверхность (фундамент) должна отвечать требованиям единой горизонтали основных точек опоры, восприятию нагрузок от конструкции с учетом эксплуатационных (от оборудования и персонала), снеговых и других возможных нагрузок.
Способы монтажа Печать раздела
Монтаж на различные виды свай и столбчатые фундаменты. | |
Монтаж на ленточные типы фундаментов. | |
Монтаж на сплошные основания. |
Стандартные конструктивные решения Печать раздела
Параметры EFFECT HOUSEHOLD 15
Усл. обозначение, наименование параметра | Расчетная формула |
---|---|
L, мм Длина модуля габаритная | 6 000 |
B, мм Ширина модуля габаритная | 2 435 |
H, мм Высота модуля габаритная | 2 670 |
S, мм Толщина панели с PUR/PIR-утеплителем | 60 |
l, мм Длина модуля внутренняя | 5 820 |
b, мм Ширина модуля внутренняя | 2 255 |
h, мм Высота модуля внутренняя | 2 370 |
Базовая комплектация Печать раздела
Для рам модуля разработан профиль со сложным сечением, который обеспечивает высокую несущую способность при оптимальной металлоемкости. | |
Угловая несущая стойка блок-модуля обладает высокой прочностью. | |
Угловой элемент рамы обеспечивает надежное разъемное соединение конструкции. | |
Современный продуманный дизайн сэндвич-панелей придает конструкции эстетичный внешний вид. | |
Фальцевые панели из стального листа в качестве покрытия кровли модуля надежно защищают конструкцию от осадков. | |
Стальная дверь обеспечивает защиту от проникновения. |
Дополнительная комплектация Печать раздела
Окно из ПВХ-профиля, которе в случае необходимости обеспечит естественное освещение и проветривание помещения. |
Технические характеристики Печать раздела
Параметр | Значение | Примечание |
---|---|---|
Диапазон рабочих температур, °С | -50...+50 | |
Нормативная ветровая нагрузка по региону (СНиП 2.01.07-85* «Нагрузки и воздействия»), КгС/м² | I–IV ветровой район СП 20.13330.2016 «Нагрузки и воздействия» | |
Снеговая нагрузка, кг/м² | I–IV снеговой район СП 20.13330.2016 «Нагрузки и воздействия» | Нагрузка указана на раму покрытия модуля |
Теплоизолятор | Рамы основания и покрытия – минеральная плита толщиной 100 мм; стеновая панель – пенополиизоцианурат толщиной 60 мм | |
Теплопроводность, Вт/м*°С | 0,042–0,045 | Минеральная плита |
Теплопроводность, Вт/м*°С | 0,022–0,024 | Пенополиуретан, пенополиизоцианурат |
Толщина, мм | 100 | Стандартная теплоизоляция рам модуля |
Толщина, мм | 60 | Стандартная толщина теплоизолятора и внешнего стенового ограждения (сэндвич-панелей) |
Вес изделия, кг | 1 800 | |
Сейсмическая стойкость по СП 14.13330.2014, баллы по MSK-64 | До 8 баллов | При условии выполнения необходимых конструктивных мероприятий |
Огнестойкость по СП 112.13330.2011 | IV | |
Класс конструктивной пожарной опасности по СП 112.13330.2011 | С1 | Указан для стандартной конструкции; также возможен при выполнении дополнительных мероприятий по защите конструкций |
Срок службы, лет | 20 | Указан средний показатель |
Ресурс, циклов | 5 | Допустимое количество сборок блок-модуля без потери качества |
Условия эксплуатации продукции Печать раздела
1. В процессе использования модуля необходимо соблюдать условия эксплуатации отдельных его компонентов: внешних стальных дверей, пластиковых окон, ограждающих конструкций. При эксплуатации данных конструкций необходимо руководствоваться инструкциями изготовителей.
2. Модули могут использоваться при температуре от -50 до +50 °C и в любой климатической зоне.
3. Выполняйте техническое обслуживание модуля не реже 1 раза в год. Рекомендуемая периодичность: перед летним и зимним сезонами.
4. В процессе эксплуатации модуля необходимо ежедневно поддерживать помещения в чистоте и порядке, а также обеспечивать в них комфортную температуру и уровень влажности. В зимний период – своевременно выполнять уборку снега с крыши и рядом с модулем. Периодически проводить плановые проверки систем пожаротушения и заземления.
5. При эксплуатации модуля соблюдайте правила пожарной безопасности.
6. Запрещается вносить в конструкцию изменения, не согласованные с изготовителем, которые могут повлиять на условия эксплуатации модуля.
7. Разрешенная нагрузка на раму основания стандартного бытового блок-модуля не должна превышать 200 кг на м², а на раму покрытия – 150 кг на м².
Упаковка Печать раздела
Упаковка в картон | Характеристики упаковки |
---|---|
Описание | Картонные листы укладываются на напольное финишное покрытие для его защиты. При упаковке транспортных пакетов (транспаков) картонные листы прокладываются между глухими стеновыми сэндвич-панелями для предотвращения повреждений их покрытия |
Упаковка в пузырчатую пленку | Характеристики упаковки |
---|---|
Описание | Защитное покрытие комплектации блок-модуля и транспортного пакета |
Упаковка в дерево | Характеристики упаковки |
---|---|
При отправке в труднодоступные и удаленные регионы изделия упаковывают в деревянные ящики, которые зашивают фанерой |
Упаковка в контейнер | Характеристики упаковки |
---|---|
Описание | Комплектация блок-модулей, которую размещают в стандартном транспортном контейнере |
Упаковка в коробку | Характеристики упаковки |
---|---|
Описание | Упаковка комплектации представляет собой коробку стандартного размера |
Состав | Коробка из трехслойного картона, стретч-пленка, скотч с логотипом |
Длина, мм | 550 |
Ширина, мм | 450 |
Высота, мм | 300 |
Упаковка в стретч - пленку | Характеристики упаковки |
---|---|
Описание | Покрытие лицевой поверхности стальных конструкций блок-модуля защитной клеевой лентой для предотвращения повреждения лакокрасочного покрытия |
Упаковка на палету | Характеристики упаковки |
---|---|
Описание | Деревянный каркас для транспортировки дополнительных стальных конструкций модульных зданий (дополнительной крыши, крылец, козырьков, лестниц и т. д.) |
Гарантийные обязательства Печать раздела
Гарантийный срок исчисляется с первого дня ввода модуля в эксплуатацию, независимо от числа последующих передислокаций, и составляет 12 месяцев.
Рекламации предъявляются в течение гарантийного срока при условии соблюдения потребителем требований инструкции по эксплуатации модуля с составлением рекламационного акта, содержащего:
- наименование организации, в которой эксплуатируется здание, ее почтовый адрес,
- дату получения здания от завода-изготовителя,
- характер повреждения и условия, при которых оно произошло,
- заключение комиссии с участием представителя заинтересованной стороны.
Чертежи Печать раздела
Планировочное решение модуля HOUSEHOLD 15 |
Паспорта и сертификаты Печать раздела
Сертификат соответствия | |
Гигиенический сертификат, стр. 1 | |
Гигиенический сертификат, стр. 2 | |
Технический паспорт блок-модуля |
Инструкции Печать раздела
Инструкция по монтажу хозяйственного блока HOUSEHOLD 15 |
