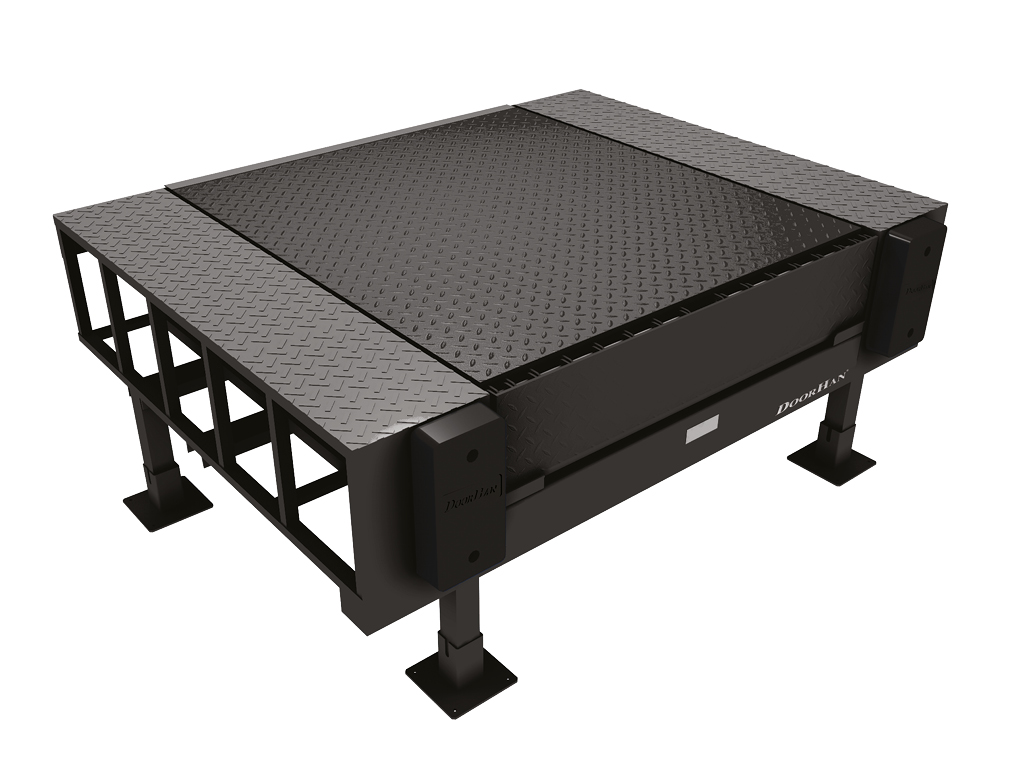

Ферма выносная серий FEH, FET

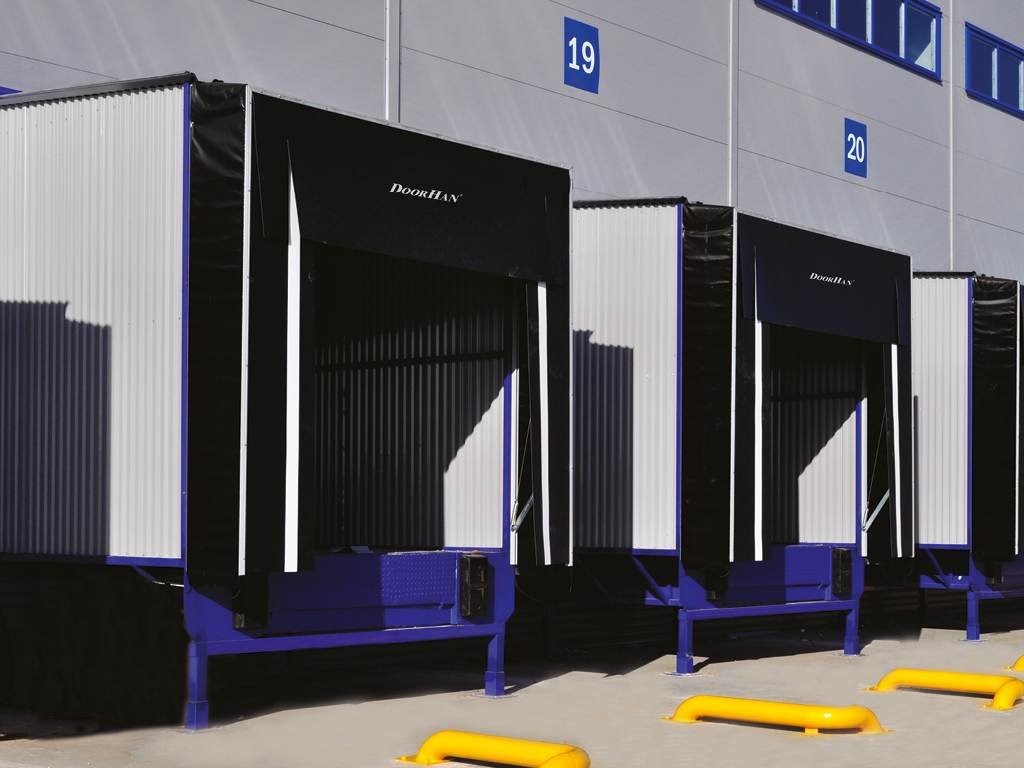

Ферма выносная предназначена для установки уравнительной платформы. Благодаря тому, что фермы вынесены за пределы здания, их использование позволяет экономить пространство складских помещений. Они незаменимы в местах, где необходимо максимально задействовать складские площади, а также там, где невозможно осуществить парковку грузовых автомобилей перпендикулярно зданию.

Выносные фермы серий FEH (90/60/45/30) и FET (90/60/45/30)

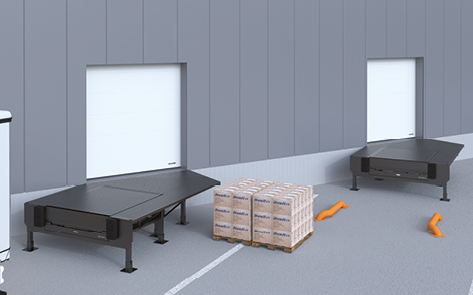

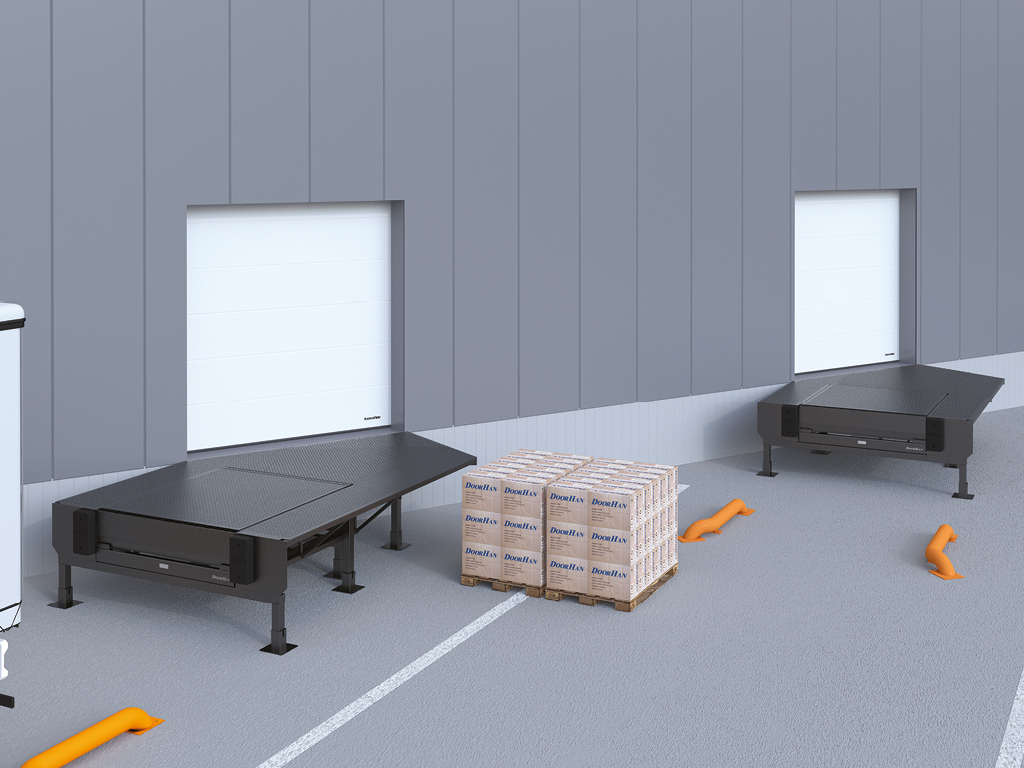

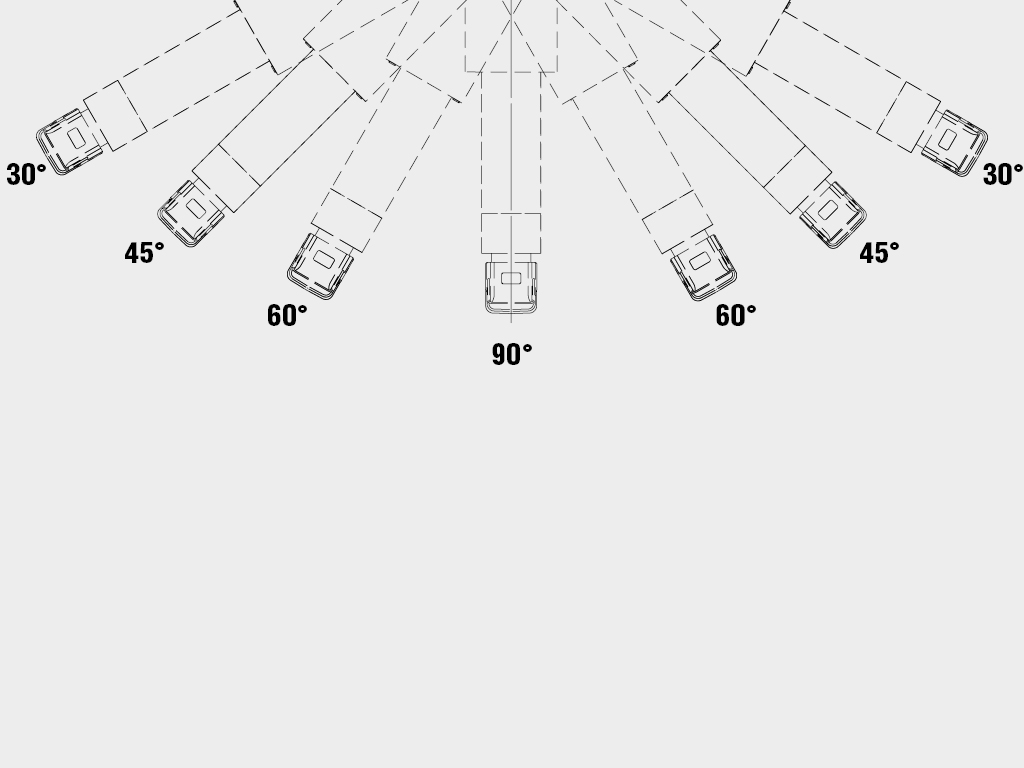

Быстрый и простой монтаж под любым углом к зданию

Зона применения Печать раздела
Складские комплексы
Преимущества Печать раздела
Тип поверхности
Чечевичное рифление
Цвета
RAL 9005 черный
RAL 5005 синий
Таблица размеров Печать раздела
Параметр Показатель
Ширина конструкции, м 2,8–3,6
Высота конструкции, м 0,8–1,4
Длина конструкции, м 2,030–7,648

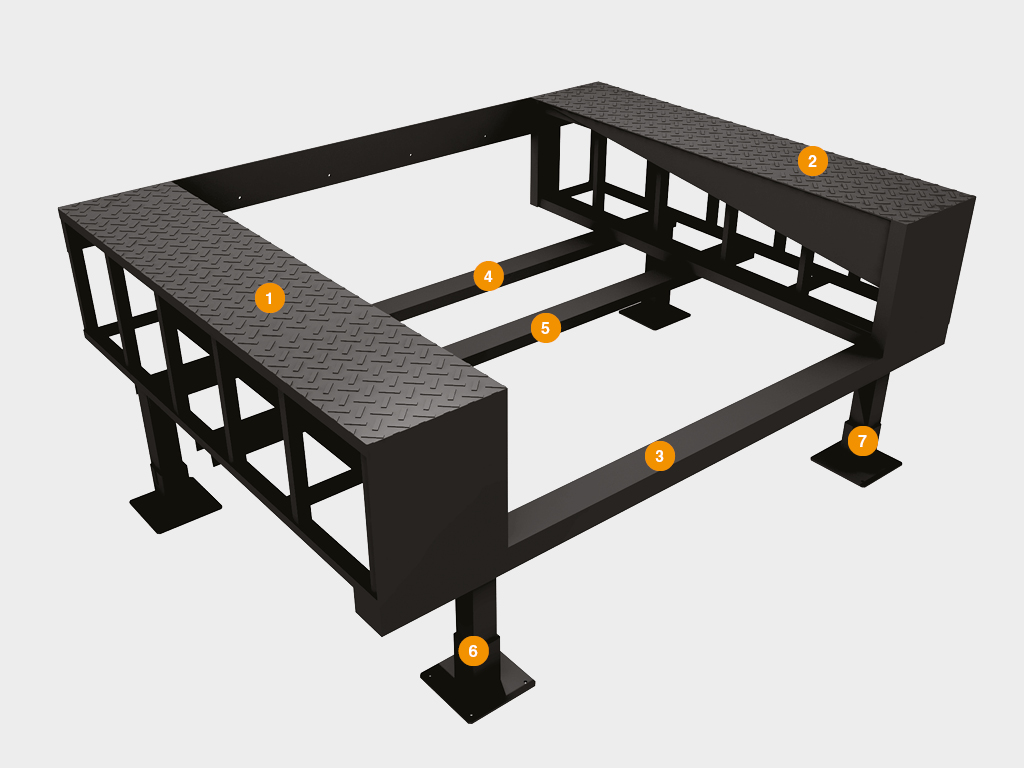

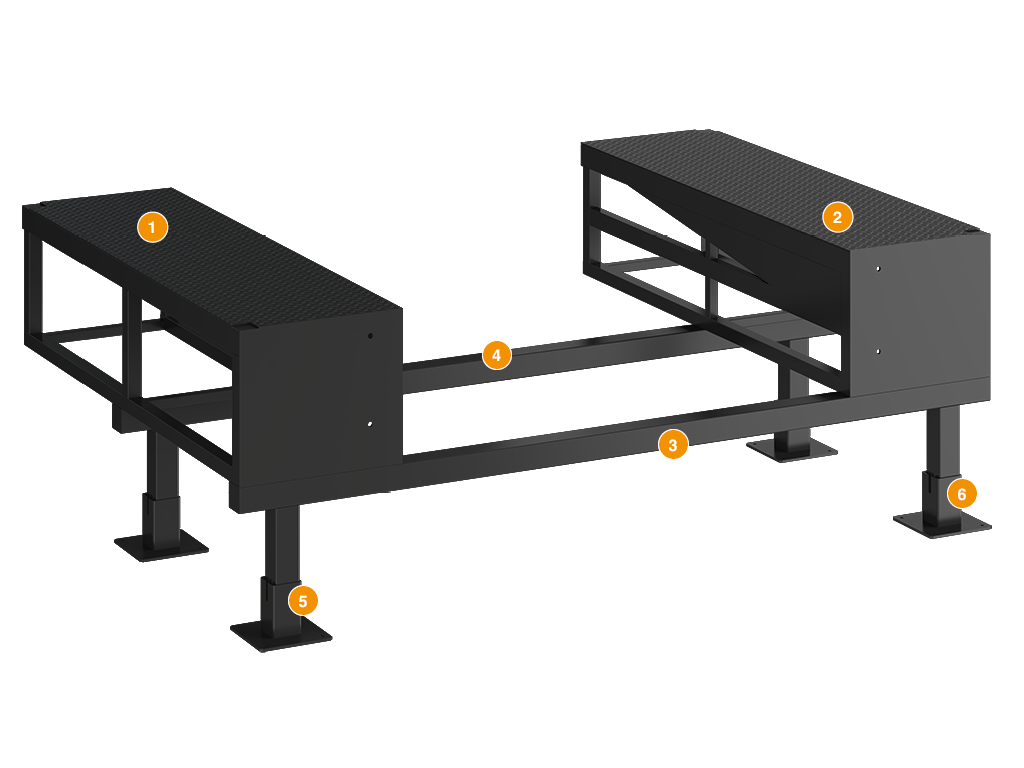

Конструкция Печать раздела
1. Тумба левая
2. Тумба правая
3. Передняя опорная балка
4. Задняя опорная балка
5. Промежуточная опорная балка
6. Опора левая
7. Опора правая
Способы монтажа Печать раздела
На закладные элементы (металлические пластины). Используется когда на стадии подготовки площадки под установку тамбура на поверхность бетонного основания устанавливаются металлические пластины (400 х 400 мм) в заранее обозначенных местах. Такой способ монтажа наиболее предпочтителен.
На бетон (с помощью анкерных болтов). Этот вариант монтажа подходит в том случае, когда металлические пластины под опоры тамбура при заливке бетонного основания не устанавливались.
Стандартные конструктивные решения Печать раздела

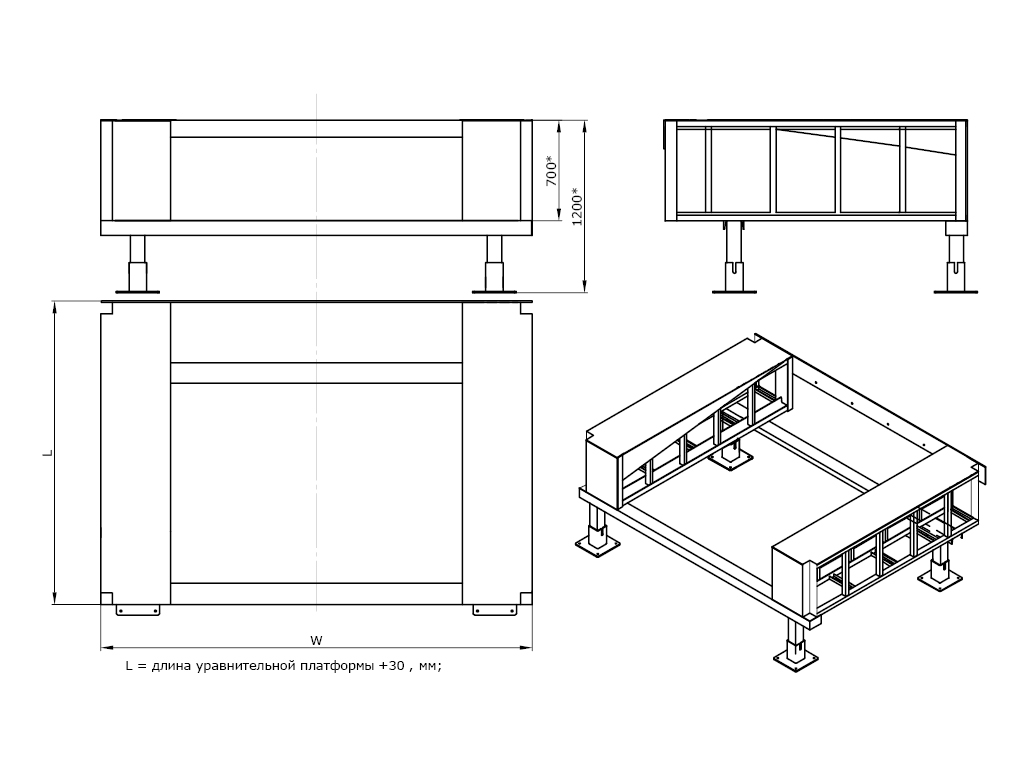

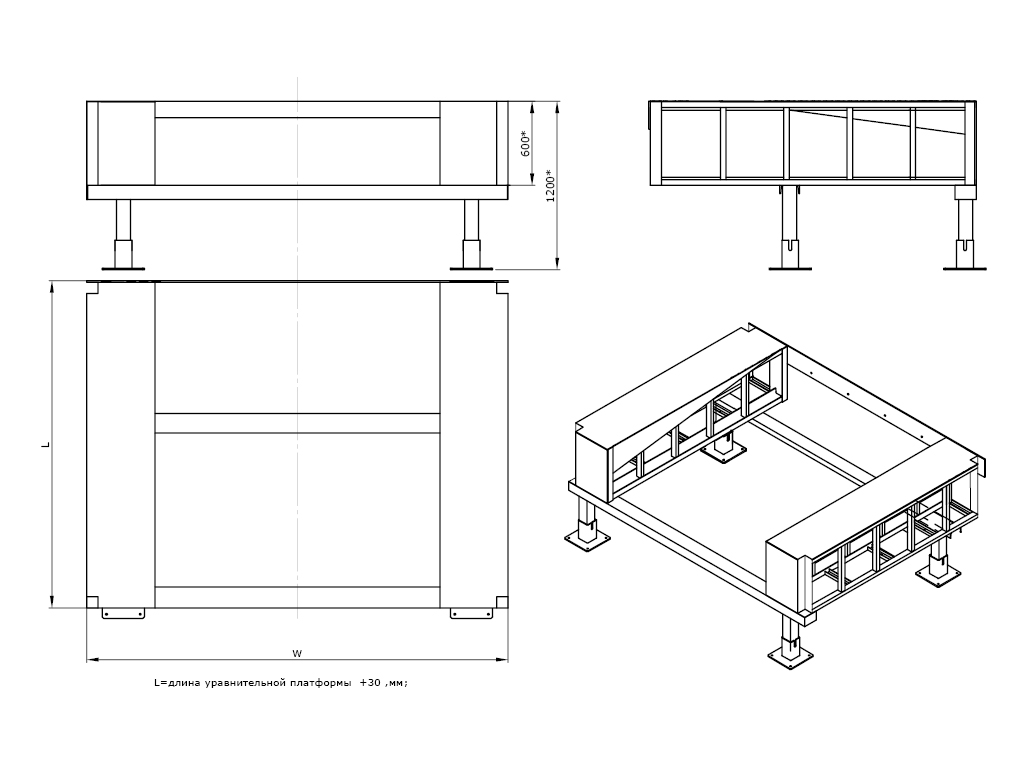

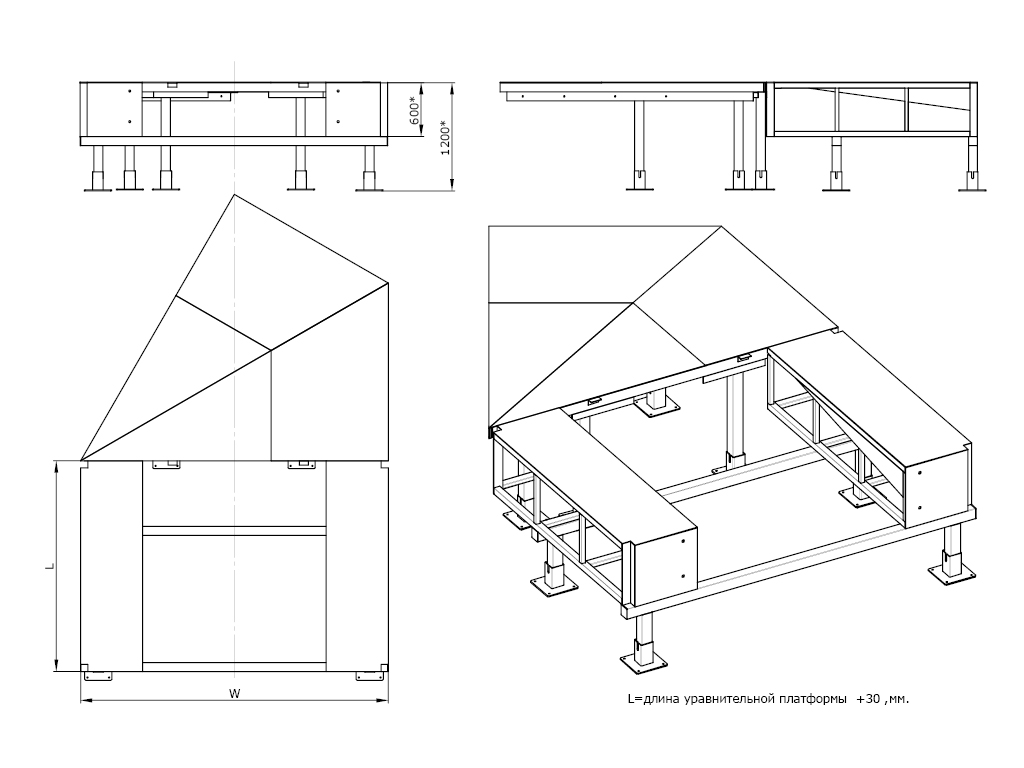

Ферма выносная прямая (90°) под уравнительную платформу механическую и с поворотной аппарелью встроенного типа
Параметры данной модификации
Усл. обозначение, наименование параметра Расчетная формула
B, мм Ширина 2 800–3 600
Hf, мм Высота пандуса 900–1 400 (1 200 по умолчанию)
Lh, мм Длина уравнительной платформы (габаритная) любая
Bh, мм Ширина уравнительной платформы любая
Hh, мм Высота уравнительной платформы любая
A°. Угол примыкания к зданию склада 90
Ферма выносная прямая (90°) под уравнительную платформу с выдвижной аппарелью встроенного типа
Параметры данной модификации
Усл. обозначение, наименование параметра Расчетная формула
B, мм Ширина 2 800–3 600
Hf, мм Высота пандуса 900–1 400 (1 200 по умолчанию)
Lh, мм Длина уравнительной платформы (габаритная) любая
Bh, мм Ширина уравнительной платформы любая
Hh, мм Высота уравнительной платформы любая
A°. Угол примыкания к зданию склада 90

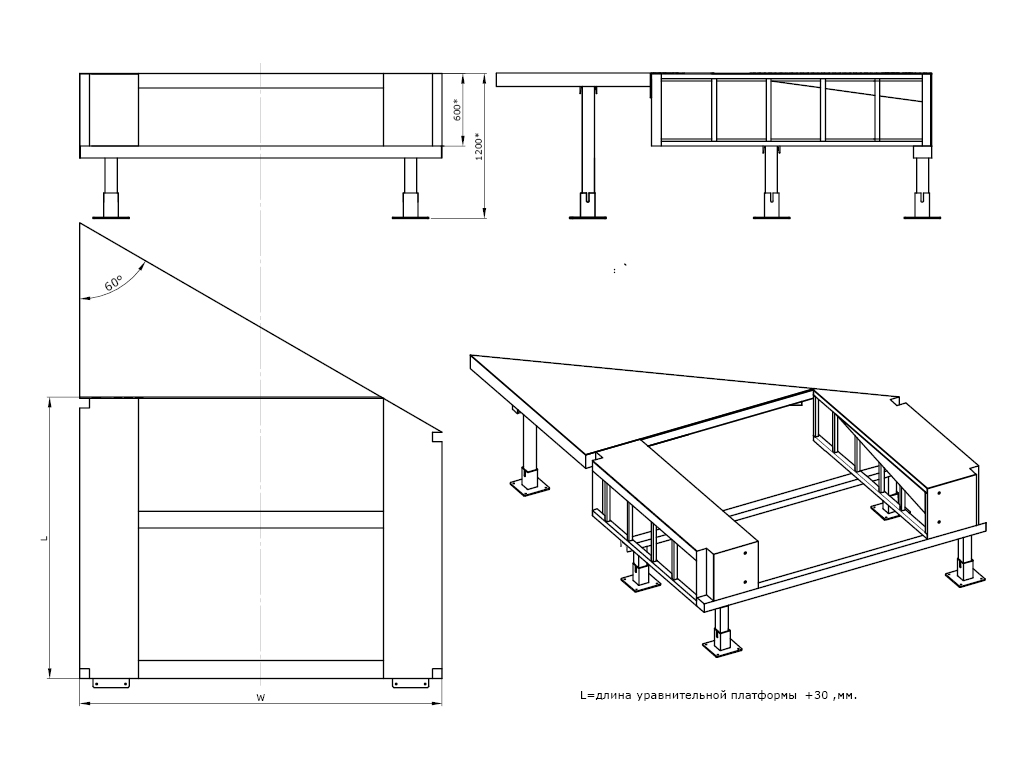

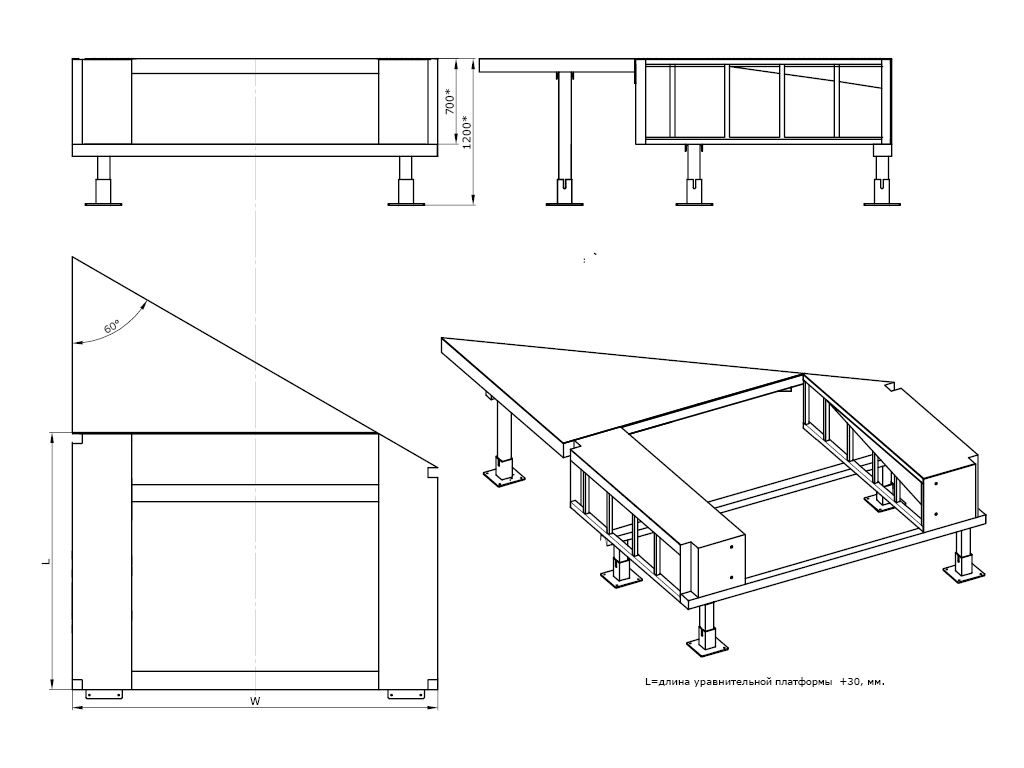

Ферма выносная косая (60°) под уравнительную платформу механическую и с поворотной аппарелью встроенного типа
Параметры данной модификации
Усл. обозначение, наименование параметра Расчетная формула
B, мм Ширина 2 800–3 600
Hf, мм Высота пандуса 900–1 400 (1 200 по умолчанию)
Lh, мм Длина уравнительной платформы (габаритная) любая
Bh, мм Ширина уравнительной платформы любая
Hh, мм Высота уравнительной платформы любая
A°. Угол примыкания к зданию склада 60 (повернут вправо или влево)

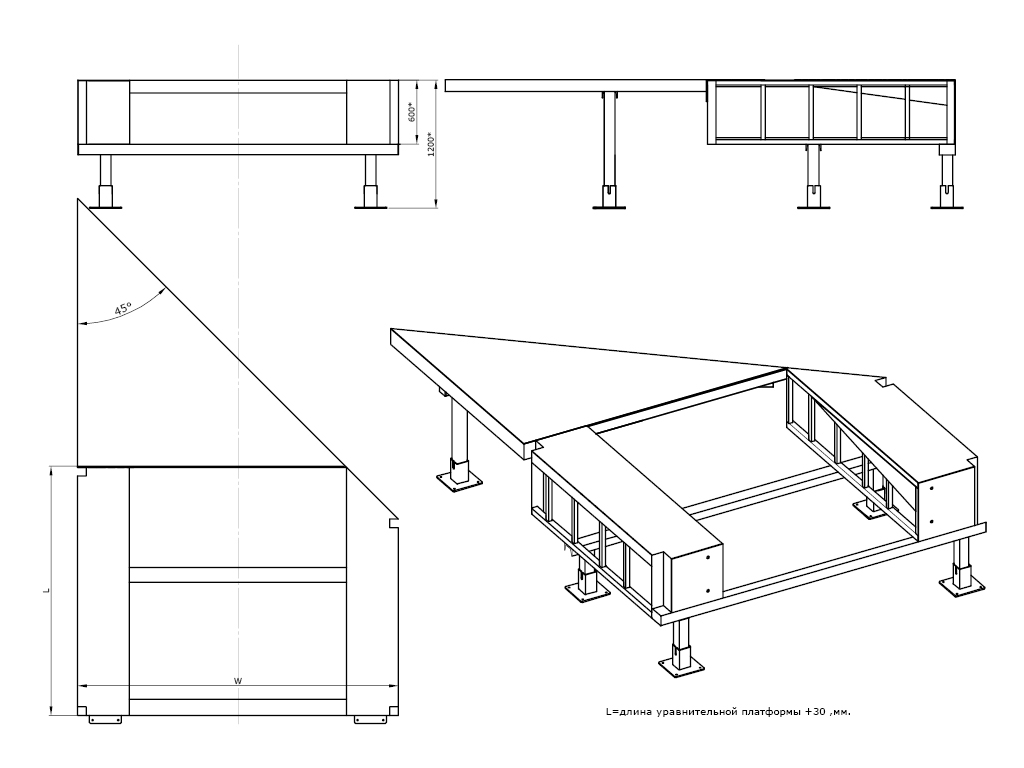

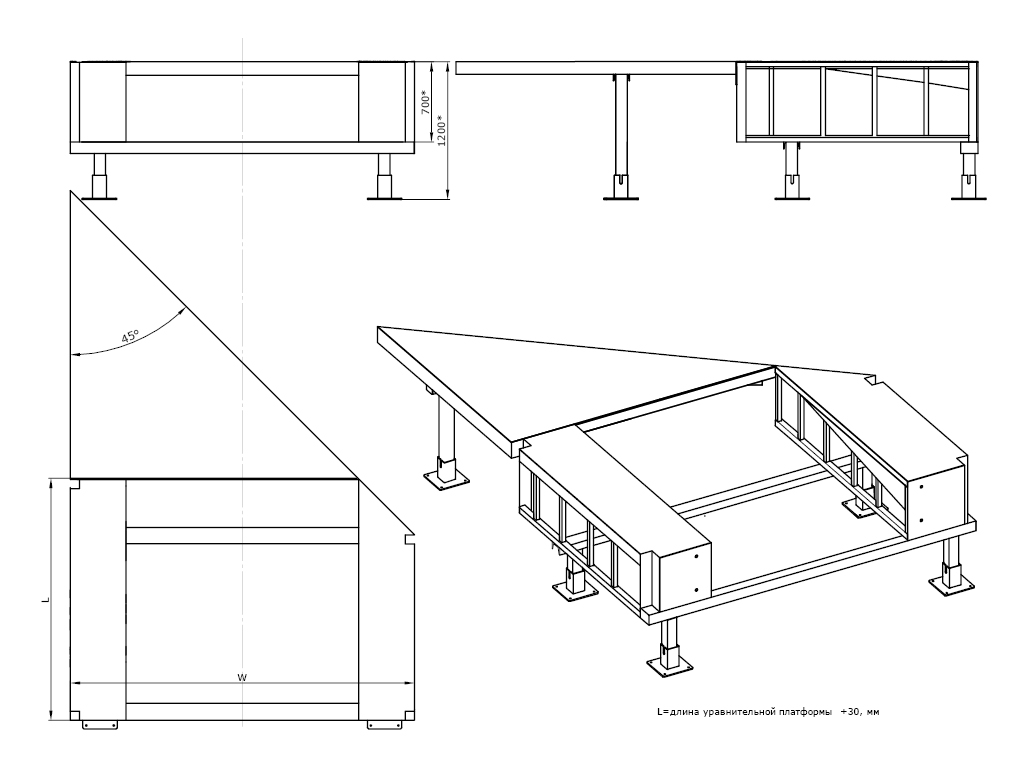

Ферма выносная косая (45°) под уравнительную платформу механическую и с поворотной аппарелью встроенного типа
Параметры данной модификации
Усл. обозначение, наименование параметра Расчетная формула
B, мм Ширина 2 800–3 600
Hf, мм Высота пандуса 900–1 400 (1 200 по умолчанию)
Lh, мм Длина уравнительной платформы (габаритная) любая
Bh, мм Ширина уравнительной платформы любая
Hh, мм Высота уравнительной платформы любая
A°. Угол примыкания к зданию склада 30 (повернут вправо или влево)

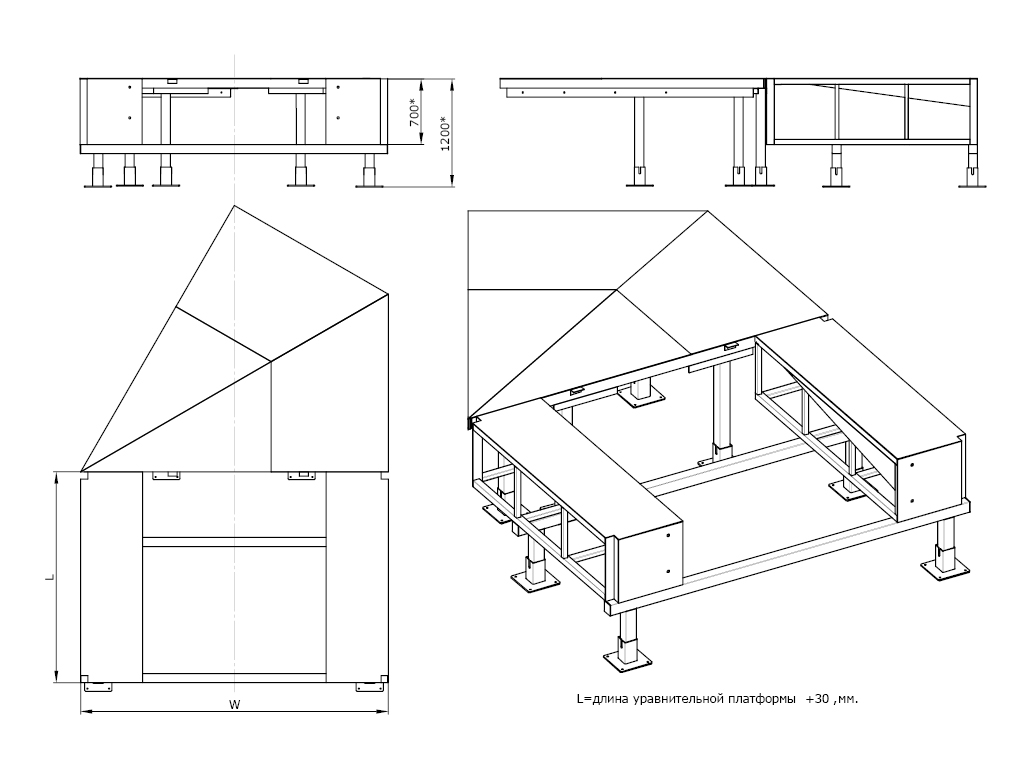

Модель фермы выносной FEH 30. Ферма выносная косая (30°) под уравнительную платформу механическую и с поворотной аппарелью встроенного типа
Параметры данной модификации
Усл. обозначение, наименование параметра Расчетная формула
B, мм Ширина 2 800–3 600
Hf, мм Высота пандуса 900–1 400 (1 200 по умолчанию)
Lh, мм Длина уравнительной платформы (габаритная) любая
Bh, мм Ширина уравнительной платформы любая
Hh, мм Высота уравнительной платформы любая
A°. Угол примыкания к зданию склада 30
Модель фермы выносной FET 45. Ферма выносная косая (45°) под уравнительную платформу с выдвижной аппарелью встроенного типа
Параметры данной модификации
Усл. обозначение, наименование параметра Расчетная формула
B, мм Ширина 2 800–3 600
Hf, мм Высота пандуса 900–1 400 (1 200 по умолчанию)
Lh, мм Длина уравнительной платформы (габаритная) любая
Hh, мм Высота уравнительной платформы любая
Lh, мм Длина уравнительной платформы (габаритная) любая
A°. Угол примыкания к зданию склада 45
Модель фермы выносной FET 60. Ферма выносная косая (60°) под уравнительную платформу с выдвижной аппарелью встроенного типа
Параметры данной модификации
Усл. обозначение, наименование параметра Расчетная формула
B, мм Ширина 2 800–3 600
Hf, мм Высота пандуса 900–1 400 (1 200 по умолчанию)
Lh, мм Длина уравнительной платформы (габаритная) любая
Bh, мм Ширина уравнительной платформы любая
Hh, мм Высота уравнительной платформы любая
A°. Угол примыкания к зданию склада 60
Модель фермы выносной FET 30. Ферма выносная косая (30°) под уравнительную платформу с выдвижной аппарелью встроенного типа
Параметры данной модификации
Усл. обозначение, наименование параметра Расчетная формула
B, мм Ширина 2 800–3 600
Hf, мм Высота пандуса 900–1 400 (1 200 по умолчанию)
Lh, мм Длина уравнительной платформы (габаритная) любая
Bh, мм Ширина уравнительной платформы любая
Hh, мм Высота уравнительной платформы любая
A°. Угол примыкания к зданию склада 30
Дополнительная комплектация Печать раздела
Направляющие для колес
Столб отбойный
Артикул «BR250x250x100». Базовый бампер резиновый 250 х 250 х 100 мм. Обеспечивает безопасный подъезд грузового автомобиля к погрузочному месту и предотвращает повреждение стен здания. Установочные размеры смотрите в разделе «Чертежи».
Артикул «BR450x250x100». Базовый бампер резиновый 450 x 250 x 100 мм. Обеспечивает безопасный подъезд грузового автомобиля к погрузочному месту и предотвращает повреждение стен здания. Установочные размеры смотрите в разделе «Чертежи».
Артикул «BRC510х250х330». Построен на базе бампера 450 x 250 x 100 мм. Бампер резиновый 510 х 250 х 330 мм (внешние размеры) консольного типа. Обеспечивает безопасный подъезд грузового автомобиля к погрузочному месту и предотвращает повреждение стен здания. Используется в случае, когда высота кузова автомобиля может быть больше высоты пандуса. Установочные размеры смотрите в разделе «Чертежи».
Артикул «BRM610х250х175». Построен на базе бампера 450 x 250 x 100 мм. Бампер резиновый 610 х 250 х 175 мм (внешние размеры) подвижный. Следует движениям грузового автомобиля вверх и вниз при погрузке/разгрузке. Обладает значительно большей износостойкостью благодаря подвижности. Установочные размеры смотрите в разделе «Чертежи».
Артикул «BRM600х364х110». Построен на базе бампера 450 x 250 x 100 мм. Бампер резиновый 600 х 364 х 110 мм (внешние размеры) подвижный. Следует движениям грузового автомобиля вверх и вниз при погрузке/разгрузке. Обладает значительно большей износостойкостью благодаря подвижности. Возможно использовать только с платформами с выдвижной аппарелью длиной 1 000 мм. Установочные размеры смотрите в разделе «Чертежи».
Артикул «BRSP(16)465х250х165». Построен на базе бампера 450 x 250 x 100 мм. Бампер 465 х 250 х 165 мм (внешние размеры) со стальной рабочей накладкой толщиной 16 мм. Состоит из амортизирующего по всей поверхности наполнителя (резинового бампера 450 x 250 x 100 мм), закрытого прочной внешней стальной пластиной. Защитная накладка на бампер служит для увеличения продолжительности срока эксплуатации и защиты бампера резинового от повреждений при парковке автомобиля и погрузочно-разгрузочных работах. Данная деталь подвержена быстрому естественному износу и не подлежит гарантийной замене вследствие рабочего износа и деформации. Установочные размеры смотрите в разделе «Чертежи».
Артикул «BRSP(16)465х250х165S». Построен на базе бампера 450 x 250 x 100 мм. Бампер 465 х 250 х 165 мм (внешние размеры) со стальной рабочей накладкой толщиной 16 мм и датчиком парковки. Состоит из амортизирующего по всей поверхности наполнителя (резинового бампера 450 x 250 x 100 мм), закрытого прочной внешней стальной пластиной и дачка парковки, который обеспечивает безопасную пристыковку грузового автомобиля. Используется в системе с парковочным радаром. Установочные размеры смотрите в разделе «Чертежи».
Артикул «BRSP(10)460х250х160». Построен на базе бампера 450 x 250 x 100 мм. Бампер 460 х 250 х 160 мм (внешние размеры) со стальной рабочей накладкой толщиной 10 мм. Состоит из амортизирующего по всей поверхности наполнителя (резинового бампера 450 x 250 x 100 мм), закрытого прочной внешней стальной пластиной. Установочные размеры смотрите в разделе «Чертежи».
Артикул «BS500х255х205». Построен на базе бампера 450 x 250 x 100 мм. Бампер стальной 500 х 255 х 205 мм (внешние размеры) с демпферной вставкой. Является гибридным бампером, представляет собой комбинацию подвижного бампера и бампера с металлической пластиной. Состоит из держателя, демпфирующей вставки, изготовленной из резиновой крошки и подвижной прочной внешней стальной крышки, имеющей возможность двигаться вслед за движениями кузова автомобиля. Возможно использовать только с платформами с выдвижной аппарелью длиной 1 000 мм. Установочные размеры смотрите в разделе «Чертежи».
Артикул «BS800х255х205». Построен на базе бампера 450 x 250 x 100 мм. Бампер стальной 800 х 255 х 205 мм (внешние размеры) с демпферной вставкой. Является гибридным бампером, представляет собой комбинацию подвижного бампера и бампера с металлической пластиной. Состоит из держателя, демпфирующей вставки, изготовленной из резиновой крошки и подвижной прочной внешней стальной крышки, имеющей возможность двигаться вслед за движениями кузова автомобиля. Возможно использовать только с платформами с выдвижной аппарелью длиной 1 000 мм. Установочные размеры смотрите в разделе «Чертежи».
Технические характеристики Печать раздела
Параметр Значение Примечание
Максимальная высота, м 1,4
Максимальная длина, м 7,348
Минимальная высота, м 0,8
Минимальная длина, м 2,03
Ширина, мм 2 800–3 600
Цвет RAL 9005 (черный), RAL 5005 (синий) стандартные цвета фермы, любой другой цвет (опционально)
Условия эксплуатации продукции Печать раздела
1. Для обеспечения надежной и бесперебойной работы фермы выносной рекомендуется регулярно проводить ее технический осмотр и обслуживание.
2. В зимнее время необходимо очищать ферму, установленную в ней уравнительную платформу, а также прилегающую территорию от снега для обеспечения правильного позиционирования автомобиля.
3. Скорость парковки автомобиля к ферме выносной должна быть минимальной, не превышающей 1 км/ч (30 см/сек.).
4. Запрещено наезжать погрузчиками и другими подъемными механизмами на тумбы фермы. Движение должно осуществляться только по крышке уравнительной платформы и треугольникам фермы.
5. Внимание. Необходимо следить за состоянием бамперов, установленных на ферме. При их износе (остаточная толщина менее 50 мм) или их отсутствии эксплуатацию фермы выносной следует прекратить пока не будут установлены бамперы с остаточной толщиной более 50 мм.
Упаковка Печать раздела
Упаковка в картон Характеристики упаковки
Длина, мм тумбы (зависит от длины ур. платформы) — 2 000–4 500; опоры — 2 800–3 600; треугольники — 2 800–3 600
Ширина, мм тумбы — 785 (мах); опоры — 300; треугольники — 3 400
Высота, мм тумбы — 800 (мах); опоры — 550 (мах); треугольники — 200
Состав тумбы, опоры, треугольники, коробка с комплектацией
Гарантийные обязательства Печать раздела
Покупателю предоставляется гарантия работоспособности выносной фермы производства ГК DoorHan на срок 1 год для розничных и на срок 2 года для дилерских заказов с момента приобретения.
Дополнительное описание Печать раздела
Компания DoorHan производит погрузку изделий на грузовой транспорт с помощью гидравлического подъемного крана или автопогрузчика с вилочным захватом не менее 2 м. Покупатель или установщик должен предоставить такое же оборудование для перемещения изделий. При использовании крана или другого средства подъема рекомендуется использовать стропы соответствующей грузоподъемности.
FEH 30 (I) под DLHH и MODL
FEH 45 (I) под DLHH и MODL
FEH 60 (I) под DLHH и MODL
FEH 90 (I) под DLHH и MODL
FET 30 (I) под DS
FET 45 (I) под DS
FET 60 (I) под DS
FET 90 (I) под DS
FEH 30 под DLHH и MODL
FEH 45 под DLHH и MODL
FEH 60 под DLHH и MODL
FEH 90 под DLHH и MODL
FET 30 под DS
FET 45 под DS
FET 60 под DS
FET 90 под DS
Схема установки FEH 90 (I) под DLHH и MODL
Схема установки FET 90 (I) под DS
Схема установки FEH 90 под DLHH и MODL
Схема установки FET 90 под DS
Схема установки FEH 45/60 (I) под DLHH и MODL
Схема установки FET 45/60 (I) под DS
Схема установки FEH 45/60 под DLHH и MODL
Схема установки FET 45/60 под DS
Схема установки FEH 30 (I) под DLLH и MODL
Схема установки FET 30 (I) под DS
Схема установки FEH 30 под DLHH и MODL
Схема установки FET 30 под DS
Схема установки бамперов BR250x250x100, BR450x250x100, BRC510x250x330, BRM610x250x175, BRM600x364x110
Схема установки бамперов BRSP(16)465x250x165, BRSP(16)465x250x165S, BRSP(10)460x250x160, BS500x255x205, BS800x255x205
Паспорта и сертификаты Печать раздела
Сертификат соответствия (перегрузочное оборудование)
Сертификат соответствия № 151299198
Сертификат соответствия № 151299199
Паспорт на выносную ферму
Инструкции Печать раздела
Ферма выносная
