Гаражные секционные ворота из однослойных панелей с торсионным механизмом RSD02-SLP

Секционные ворота из однослойных панелей серии RSD02 SLP (Single-Layer Panel) рассчитаны на установку во въездные проемы небольших размеров. Такие ворота подойдут для помещений, не требующих дополнительной теплоизоляции (крытые парковки, неотапливаемые гаражи и др.). Секционные ворота RSD02 SLP могут быть установлены в помещения с притолокой (расстояние от верхнего края проема до ближайшего препятствия или потолка) от 210 мм и боковыми расстояниями (от края проема до стены) от 120 мм, на проемы шириной от 2 000 до 3 000 мм и высотой от 1 800 до 3 000 мм.

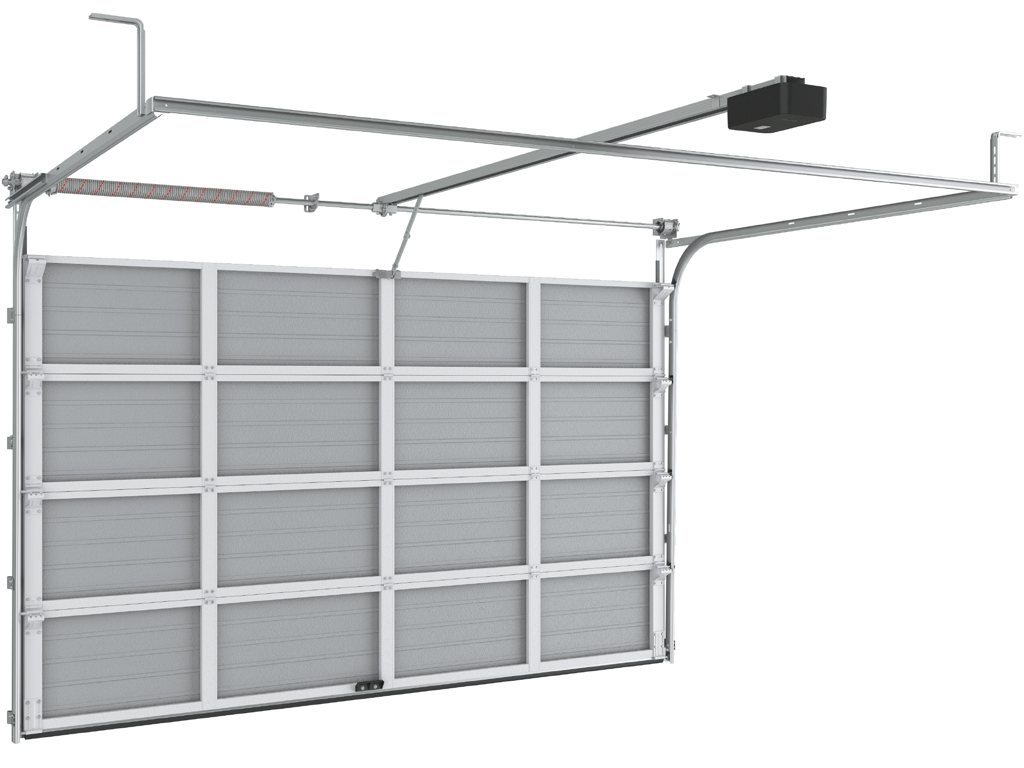

Внешняя сторона однослойных секционных ворот

Внутренняя сторона однослойных секционных ворот

Видео
Зона применения Печать раздела
Помещения, не требующие дополнительной теплоизоляции (гаражи, подсобные помещения)
Крытый гаражный комплекс, паркинги
Преимущества Печать раздела
Дизайн панелей
Доска
Тип поверхности
Stucco — внешняя
Stucco — внутренняя
Цвета лицевых поверхностей панелей
Цвет панели снаружи — RAL 9003 (белый)
Цвет панели снаружи — RAL 8017 (коричневый)
Цвет панели внутри — серый (грунт)
Таблица размеров Печать раздела
Параметр Показатель
Высота проема, мм от 1 800 до 3 000
Ширина проема, мм от 2 000 до 3500
Притолока, мм от 210 для низкого подъема
Притолока, мм от 320 для стандартного подъема
Пристенки, мм от 120
Размеры проема Печать раздела
Конструкция Печать раздела
1. Система уравновешивания полотна ворот (пружинно-торсионный механизм)
2. Концевой П-образный опорный кронштейн
3. Направляющие для полотна ворот
4. Опора с роликодержателем и роликом
5. Вертикальная стойка
6. Боковая крышка
7. Кронштейн крепления направляющей
8, Кронштейн крепления изгибов
9. Система крепления к потолку
10. Верхний опорный кронштейн
11. Усилитель однослойной панели
12. Однослойные панели
13. Нижний угловой кронштейн
14. Нижний профиль и уплотнитель
15. Ручка
16. Внутренняя петля
Подготовка строительного объекта Печать раздела
Для снятия необходимых показателей достаточно рулетки и строительного уровня. Все замеры производятся внутри помещения. Замер каждой величины необходимо производить как минимум по трем точкам:
H — высота проема (расстояние от пола до верха проема);
B — ширина проема (расстояние от левого края до правого края проема);
h — притолока (расстояние от верха проема до препятствия) min 210 мм;
b1/ b2 — левое/правое боковое расстояние (расстояние от соответствующего края проема до препятствия) min 120 мм;
L — глубина помещения.
При замере Н и В за итоговый размер принимается наибольшая величина.
При замере h, b1, b2 и L за итоговый размер принимается наименьшая величина.
Требования к строительному объекту
Перепад уровня пола по всей ширине проема не должен превышать 10 мм. Необходимо обеспечить выдержку монтажной плоскости (пристенков и притолоки). Основание под установку системы направляющих должно быть монолитным и прочным, при отсутствии такового требуется дополнительная окантовка либо формирование проема металлоизделиями.
Способы монтажа Печать раздела

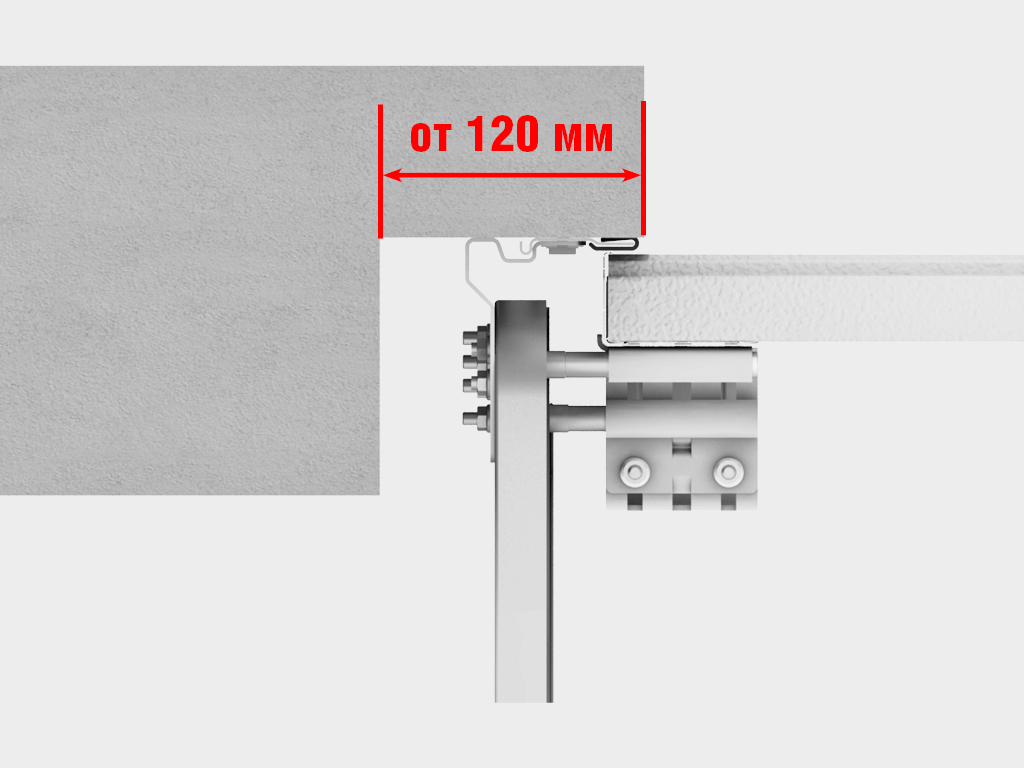

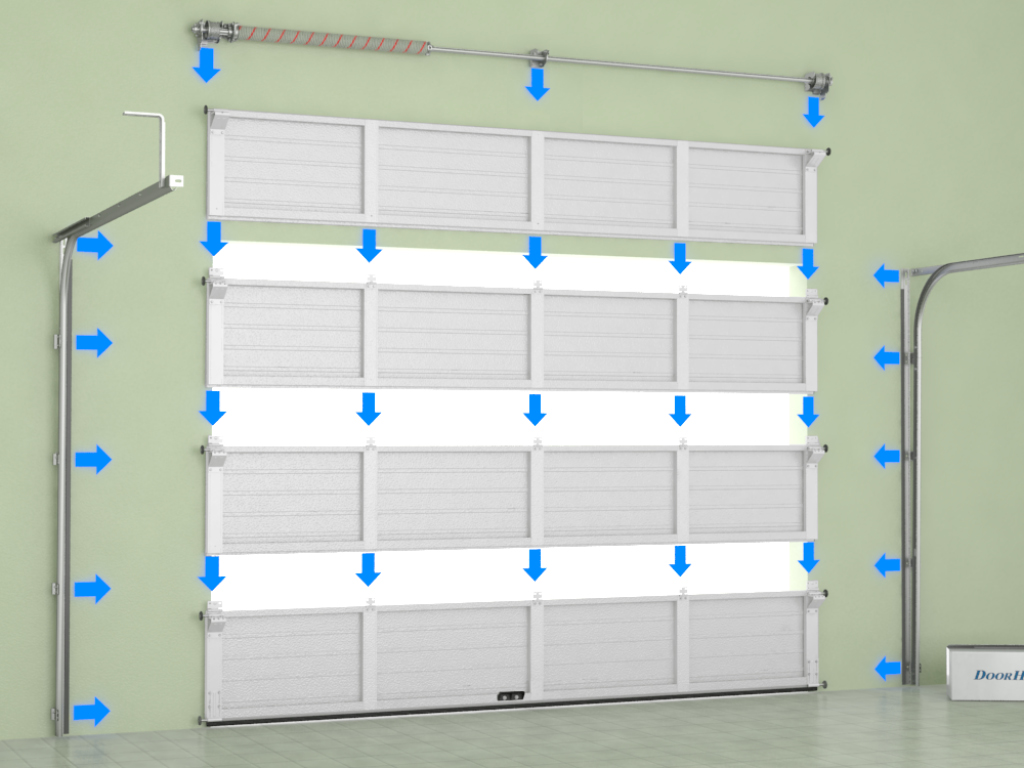

Накладной монтаж на проем: cистема направляющих монтируется на пристенки и притолоку с внутренней стороны проема.
Стандартные конструктивные решения Печать раздела
Низкий подъем, барабан спереди
Низкий подъем, барабан спереди
Усл. обозначение, наименование параметра Расчетная формула
H, мм Высота проема H
h, мм Высота притолоки h ≥ 210
B, мм Ширина проема B
A, мм Высота угловой стойки H + 54
Ab, мм Высота оси вала и барабана A + 59
A1, мм Высота вертикальной направляющей А - 543
A2, мм Высота горизонтальной направляющей А - 106
E, мм Длина горизонтальных направляющих Н + 315
S, мм Минимальное боковое пространство 120
P, мм Зона расположения потолочного привода Н + 1 185
n, мм Перекрытие проема в открытом положении 245 (без привода); 40...60 (с потолочным приводом)
Стандартный подъем
Стандартный подъем
Усл. обозначение, наименование параметра Расчетная формула
H, мм Высота проема H
h, мм Высота притолоки h ≥ 320
B, мм Ширина проема B
A, мм Высота угловой стойки H + 165
Ab, мм Высота оси вала и барабана A + 59
A1, мм Высота вертикальной направляющей A — 490
A2, мм Высота горизонтальной направляющей А - 53
E, мм Длина горизонтальных направляющих H + 250
Db, мм Рабочая зона торсионного механизма 100
S, мм Минимальное боковое пространство 120
P, мм Зона расположения потолочного привода Н + 1 060
Базовая комплектация Печать раздела

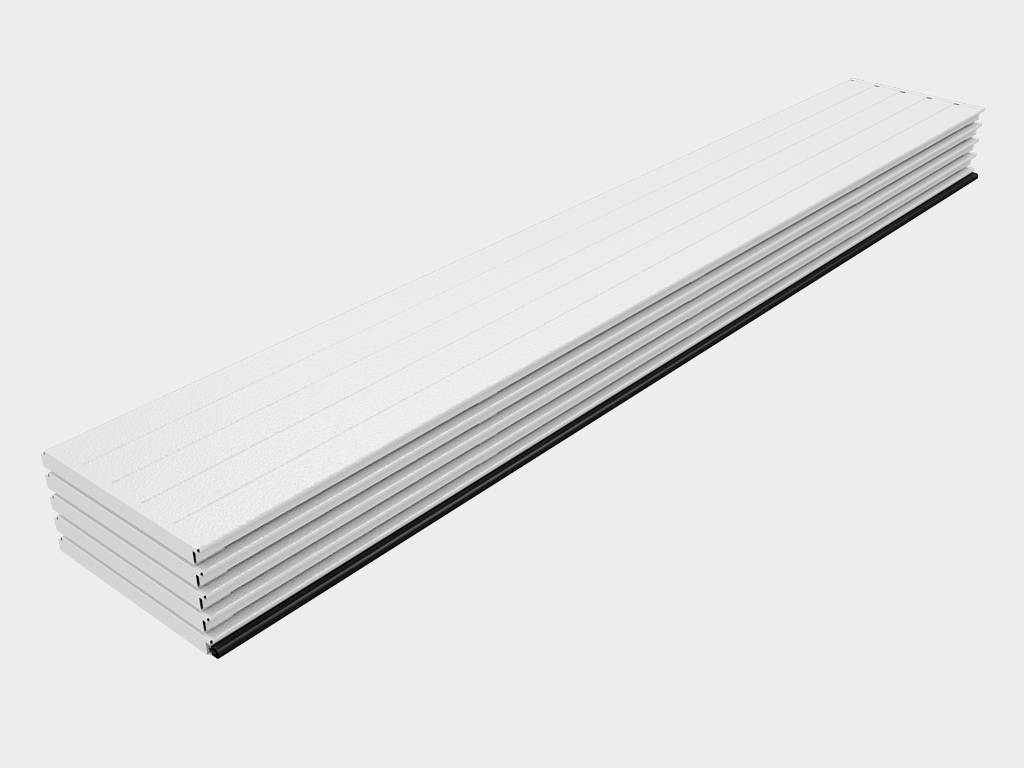

Полотно из однослойных панелей толщиной 40 мм с усилителями.

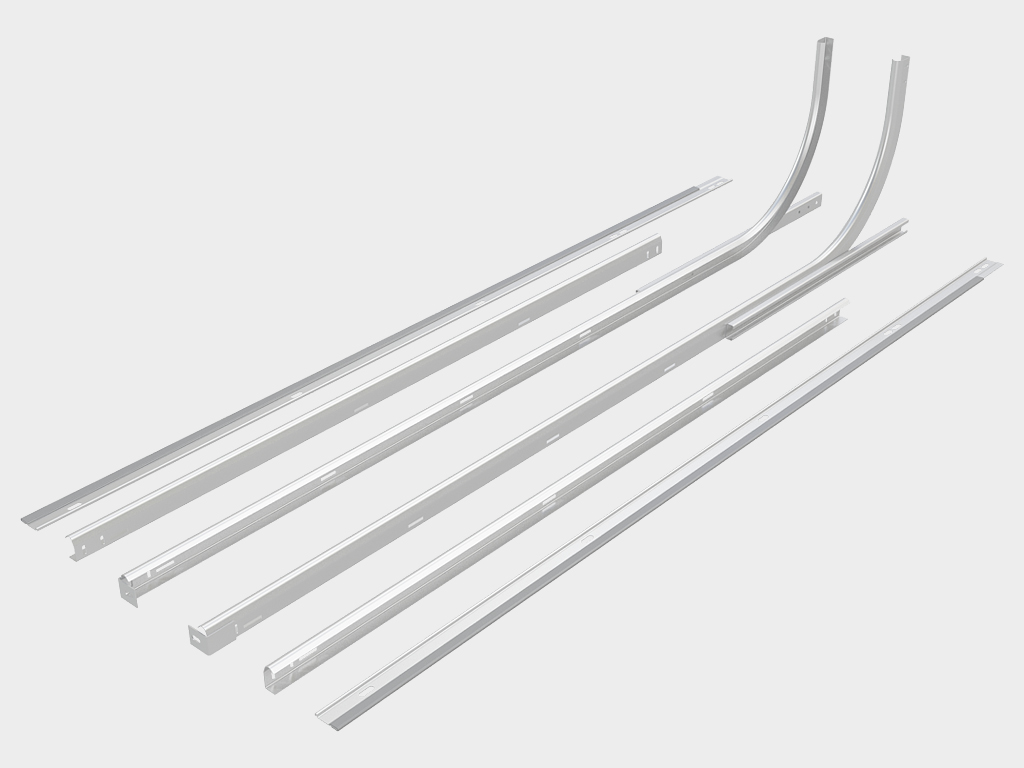

Направляющие обладают упрощенной конструкцией и имеют все необходимые для монтажа перфорации.
Торсионный механизм, рассчитанный на 25 000 циклов. Долговечность конструкции ворот обеспечивает открывание и закрывание полотна без усилий.

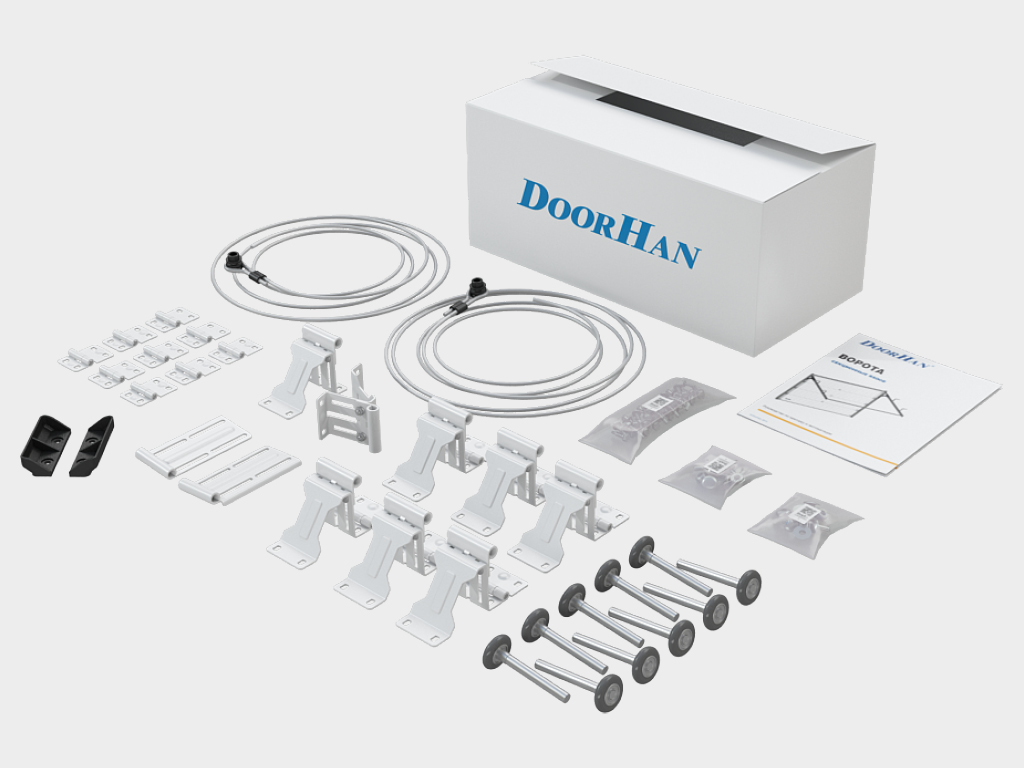

Коробка с комплектацией для монтажа, инструкцией и паспортом на изделие.
Дополнительная комплектация Печать раздела
Устройство защиты от обрыва пружины блокирует вал, что предотвращает падение полотна ворот.
Механический замок позволяет блокировать полотно ворот в закрытом положении как изнутри помещения, так и со стороны улицы.
Механическая задвижка позволяет запирать ворота изнутри помещения. Отличается простотой и надежностью.
Технические характеристики Печать раздела
Параметр Значение Примечание
Безотказность, количество циклов открывания-закрывания, не менее 25 000
Усилие ручного открывания и закрывания, Н, не более 150
Вес полотна ворот, кг/м² 8,5
Условия эксплуатации продукции Печать раздела
1. Секции полотна ворот должны плавно передвигаться по направляющим, а сами ворота должны быть сбалансированными, т. е. их вес должен компенсироваться крутящим моментом пружин.
2. Ручное открывание и закрывание ворот осуществляется только при помощи ручки.
3. При открывании и закрывании ворот вручную не прилагайте к ним больших усилий. Резкие рывки недопустимы.
4. Следите за тем, чтобы люди и животные не находились в зоне действия ворот во время их работы.
5. Строго запрещено передвигаться под движущимся полотном ворот, т. к. это может привести к травмам.
6. Не подвергайте ворота ударам и не препятствуйте их свободному движению при открывании и закрывании.
7. Не подвергайте загрязнению направляющие и ролики, т. к. это может привести к нарушению плавности хода, а при наличии электропривода — к его перегрузке и выходу из строя.
8. Следите за тем, чтобы во время движения полотна в проеме отсутствовали посторонние предметы и мусор. Их наличие может привести к перекосу и заклиниванию ворот.
Упаковка Печать раздела
Упаковка в картон Характеристики упаковки
Описание система направляющих и щит секционных ворот имеют жесткую комбинированную упаковку из картона и пенопласта, стянутую стретч-пленкой; комплектация упаковывается в коробку из гофрокартона и запаивается упаковочной пленкой; все упаковки снабжены информационными наклейками, содержащими данные о заказе, а также фирменным логотипом компании
Состав картон пятислойный, пенопласт, стретч-пленка, скотч
Ширина, мм от 500 до 800
Высота, мм от 200 до 400
Длина, мм от 2 100 до 3 600
Вес брутто, кг до 100
Количество в упаковке упаковка щита — от 4 до 5 панелей; упаковка направляющих — 1 система направляющих; упаковка комплектующих — коробка с комплектацией

Упаковка в коробку Характеристики упаковки
Длина, мм 550
Гарантийные обязательства Печать раздела
Покупателю предоставляется 10 лет гарантии на отсутствие сквозной коррозии панелей и стальных профилей систем направляющих.
Дополнительное описание Печать раздела
Хранение однослойных панелей рекомендуется производить только в заводской упаковке на ровной поверхности. Хранить упаковки с панелями рекомендуется не более 6 месяцев с момента производства в складах закрытого типа или под навесом. Панели должны быть защищены от попадания влаги, а в зимний период — от снега и загрязнения. Необходимо защищать их от воздействия прямых солнечных лучей, атмосферных осадков и пыли. Упаковки должны храниться в горизонтальном положении.
RSD02 SLP, низкий подъем
RSD02 SLP, низкий подъем, окантовка проема
RSD02 SLP, низкий подъем, формирование проема
RSD02 SLP, стандартный подъем
RSD02 SLP, стандартный подъем, окантовка проема
RSD02 SLP, стандартный подъем, формирование проема
Паспорта и сертификаты Печать раздела
Сертификат «Ворота для зданий и сооружений. Серийный выпуск»
Паспорт «Гаражные секционные ворота из однослойных панелей с торсионным механизмом RSD02-SLP»
Инструкции Печать раздела
Инструкция по монтажу секционных ворот из однослойных панелей
