Рольставни витринные из стального профиля RHS52

Рольставни из стального профиля RHS52 DoorHan соответствуют российским и европейским нормам качества и безопасности, адаптированы для эксплуатации в различных климатических условиях. Рольставни и рольворота используются для защиты проемов от взлома и неблагоприятных погодных условий. Все комплектующие для рольставен DoorHan выпускаются на современных автоматизированных линиях с применением оборудования ведущих мировых производителей. Все металлические детали оцинкованы или окрашены, что обеспечивает устойчивость к коррозии и негативному воздействию агрессивных сред, продлевает срок службы рольставен. Надежность конструкции роллет DoorHan, безопасность их эксплуатации и соответствие российским стандартам подтверждены сертификатами.

Внешний вид рольставней из стального профиля RHS52

Видео
Зона применения Печать раздела
Дверные и оконные проемы
Преимущества Печать раздела
Профиль стальной для оконных проемов и витрин
RHS52
Основные цвета
Белый
Коричневый
Неокрашенный (оцинкованный)
Таблица размеров Печать раздела
Параметр Показатель
Высота проема, мм от 500 до 5000
Ширина проема, мм от 600 до 4000
Максимальная площадь полотна, м² 14
Притолока, мм от 165 (накладной монтаж)
Пристенки, мм от 65 (накладной монтаж)
Размеры проема Печать раздела
Конструкция Печать раздела
1. Крышка боковая RK165, RK180, RK205, RK250, RSK300
2. Суппорт подшипника BS100, BS42
3. Направляющее устройство RU65
3a. Ролик направляющий RU77
4. Подшипник BR28, BR42
5. Капсула универсальная KP60, KPU60, KPU70, KPU70S, KPU102
6. Вал октагональный RV60, RV70, RV102
7. Кольцо ригельное RD60, RD70
8. Короб защитный RBN165, RBN180, RBN205, RBN250, RBN300
9. Пружина тяговая RS160
10. Электропривод внутривальный
11. Пластина крепления привода BU100K
12. Направляющий профиль RG65BS, RG70BS
13. Заглушка PB14
14. Замок боковой SL52
15. Профиль концевой RA50EM
16. Профиль (полотно) RHS52
17. Выключатель с ключом SWM, SWK
18. Выключатель клавишный SWB, SWH
Подготовка строительного объекта Печать раздела
Параметры замера для накладного монтажа: H — высота проема (max), мм; B — ширина проема (max), мм; h1 — высота притолоки (min), мм. b1 и b2 — правое и левое боковые расстояния (min), мм. Параметры замера для встроенного монтажа: H — высота проема (min), мм; B — ширина проема (min), мм. Для снятия замеров необходимо использовать рулетку и строительный уровень, или электронные приборы. Замер каждого параметра рекомендуется производить минимум в трех точках. При замере проема для конструкций, монтируемых встроенным способом, следует учитывать неровности стен и корректировать замеры на 5–10 мм в меньшую сторону.
Требования к строительному объекту
Подготовленный проем должен отвечать следующим требованиям: проем должен иметь прямоугольную форму; поверхность плоскостей проема должна быть ровной и гладкой, без наплывов штукатурного раствора и трещин; стена должна быть монолитной, без пустот (бетон, металл, полнотелый кирпич); если кирпич пустотелый, рекомендуется окантовать проем металлическим уголком; внутренние и наружные плоскости стен в местах примыкания конструкций должны быть ровными, без выступов и впадин; отклонения рабочих поверхностей от вертикали и горизонтали не должны превышать 1,5 мм на метр, но не более 5 мм, разность диагоналей — не более 5 мм.
Способы монтажа Печать раздела
Накладной монтаж встречается наиболее часто, для его выполнения не требуется трудоемкая подготовка откосов, связанная с выполнением ниши под короб. При накладном типе монтажа рольставен короб с роликовым полотном устанавливают над проемом, а направляющие профили – по обеим сторонам от него.
Встроенный монтаж, короб наружу позволяет расположить все элементы рольставен в нише оконного либо дверного проема. При встроенной установке двери и окна должны открываться в сторону, противоположную его установке.
Встроенный монтаж, короб внутрь. Конструкция монтируется в проем, коробом внутрь, так, что полотно находится вровень с проемом.
Стандартные конструктивные решения Печать раздела
Рольставни с ручным ленточным, шнуровым или кордовым приводом. Простой в использовании ленточный инерционный привод устанавливается на роллеты с массой полотна до 15 кг. Полотно роллет поднимается и опускается за счет натяжения ленты. Шнуровой привод устанавливается на роллеты с массой полотна до 20 кг. Управление им происходит при вращении рукоятки шнурового укладчика. Кордовый привод поднимает роллеты с массой полотна до 40 кг за счет использования прочного стального троса. Принцип работы аналогичен шнуровому приводу.
Рольставни с ручным воротковым приводом. Воротковый привод позволяет поднять роллеты с массой полотна до 30 кг. При вращении воротка по часовой стрелке полотно поднимается, против часовой стрелки — опускается.
Базовая комплектация Печать раздела
Короб в сборе. Представляет собой собранный защитный короб с боковыми крышками, валом и капсулами, механизмом управления — ручным или автоматическим.
Полотно в сборе. Полотно из стального профиля с боковыми замками, предотвращающими расхождение профиля.
Концевой профиль с уплотнителем. В концевой профиль могут быть установлены запирающие механизмы.
Комплект направляющих профилей с уплотнителем. Большой выбор стандартных и усиленных направляющих позволяет подобрать профили для роллетных систем, устанавливаемых на проемах любых размеров, с учетом ветровых нагрузок и требований по взломостойкости.
Ручной или автоматический электропривод.
Коробка с комплектацией.
Дополнительная комплектация Печать раздела
Выключатель клавишный SWB
Ключ-кнопка SWM для подачи управляющей команды на блок управления электропривода с помощью поворота ключа
Блок управления CV01 для осуществления возможности дистанционного управления одной роллетой или группой роллет
Блок управления SmartRoll для дистанционного управления внутривальными электроприводами роллет с помощью пультов DoorHan
Блок Roll1/2 для дистанционного управления внутривальными электроприводами роллет с помощью пультов DoorHan
Блок группового управления GC2/GC4. GC2 для управления двумя приводами с одного выключателя; блок GC4 — для управления четырьмя приводами
Внешний радиоприемник DHRE-1 для управления автоматикой других производителей с помощью пульта DoorHan
Wi-Fi модуль для беспроводного управления (выработки сигнала управления, NO) электроприводами

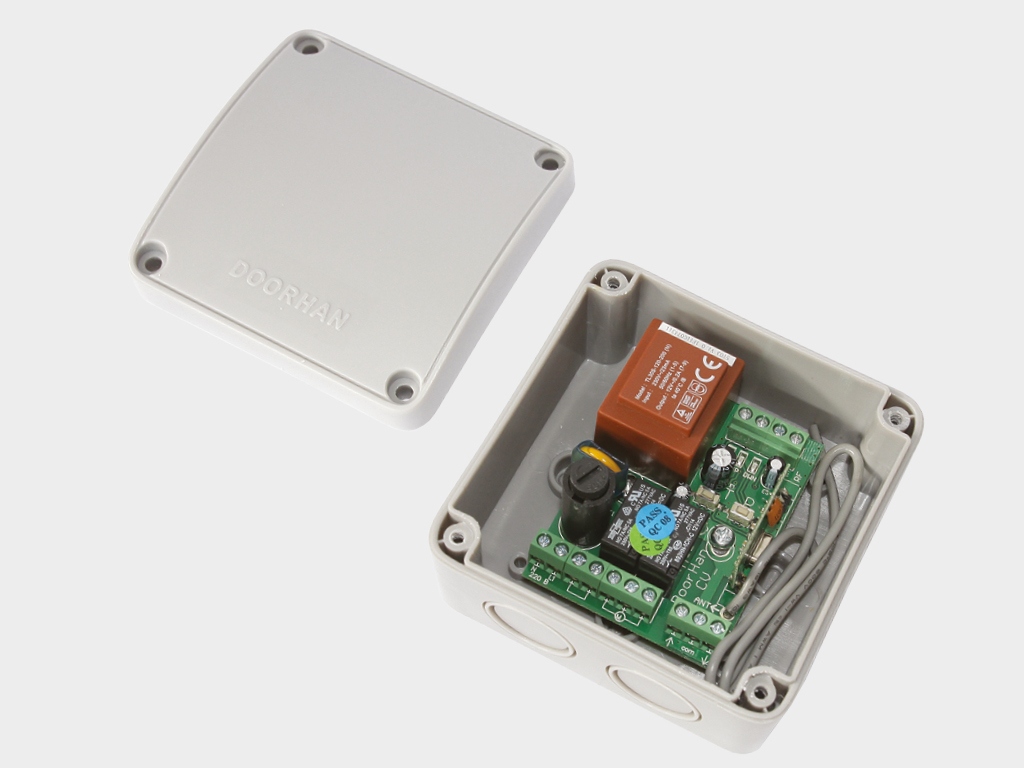

GSM-модуль для приема сигнала с мобильного телефона и передачи управляющей команды для запуска электропривода
Пульт T5 для управления 5 роллетами
Пульт Transmitter-4 для дистанционного управления 4 автоматическими устройствами
Пульт Transmitter-4PRO-Black для дистанционного управления 4 автоматическими устройствами
Фотоэлементы безопасности Photocell-N, состоящие из инфракрасного передатчика и приемника
Технические характеристики Печать раздела
Параметр Значение Примечание
Профиль стальной RHS52
Материал оцинкованная сталь толщиной 0,6 мм
Вес профиля, кг/(п/м) 0,51
Вес профиля, кг/м² 9,8
Количество ламелей на 1 м высоты полотна, шт. 19
Максимальная ширина полотна, м 4
Максимальная площадь полотна, м² 14
Условия эксплуатации продукции Печать раздела
Правильно установленные и эксплуатируемые рольставни гарантируют надежность и долговечность работы. Для продления срока службы ваших рольставней следуйте данной инструкции.
1. Монтаж рольставен и рольворот должен проводиться квалифицированными специалистами, прошедшими обучение в ГК DoorHan.
2. Монтаж изделия должен производиться строго в соответствии с инструкцией по монтажу роллет и технической документацией компании DoorHan.
3. Рольставни должны открываться плавно без рывков и толчков.
4. Для подъема и опускания конструкций необходимо использовать только предназначенное для этих целей управление.
5. Не прилагайте для открытия рольставен усилие более 100 Н.
6. Не рекомендуется частичное поднятие или опускание полотна рольставней, особенно для больших конструкций (размером более 3 000 х 2 000 мм).
7. В случае использования в конструкции механического замка или задвижки, запрещается подъем полотна при закрытом замке.
8. В случае использования карданного привода, при вращении, вороток следует держать под углом 45°. По стандарту EN 12453 или 12604 допустимо ручное усилие 390 Н. В случае с большими рольставнями, аварийный ручной привод (петля, кардан) пригоден только для закрытия.
9. При использовании автоматического привода следует руководствоваться инструкцией, прилагаемой к приводу.
10. Не допускайте детей к устройствам управления рольставнями (кнопкам, пультам).
11. Следите за тем, чтобы люди и животные не находились в зоне действия рольставен во время их открытия или закрытия.
12. Строго запрещено находиться под конструкцией во время ее работы, т. к. это может привести к травмам.
13. Не подвергайте рольставни ударам и не препятствуйте их свободному открытию и закрытию.
14. Следите за тем, чтобы во время перемещения полотна рольставен в проеме отсутствовали посторонние предметы, т. к. это может привести к повреждению конструкции.
15. Запрещается устанавливать дополнительное оборудование или аксессуары, а также производить самостоятельно замену или регулировку отдельных частей, без консультации с изготовителем (консультацией считать обращение, несущее в себе четкое описание возникшей проблемы, которое можно документально подтвердить).
16. В зимнее время в случае оледенения частей конструкции рольставен или рольворот перед подъемом и опусканием полотна предварительно необходимо простучать полотно конструкции по контуру до полного освобождения частей конструкции ото льда, обращая особое внимание на состояние места соединения нижней планки изделия с подоконником или полом, они также должны быть очищены.
17. Необходимо производить регулярное техническое обслуживание рольставен, не реже одного раза в год.
18. В случае использования рольставен не по назначению или конструкций, габариты которых превышают рекомендуемые производителем, изготовитель не несет ответственности за их целостность и правильную работу.
19. Диагностика и ремонт конструкций рольставен или рольворот должны проводиться только квалифицированными специалистами.
Упаковка Печать раздела
Упаковка в картон Характеристики упаковки
Описание Упаковка рольставен состоит из воздушно-пузырчатой пленки и пятислойного белого картона; полотно и короб заматываются в пузырчатаю пленку, затем оборачиваются картоном, образуя короб; картонная упаковка сверху покрыта стретч-пленкой в 2 слоя и закреплена скотчем с логотипом компании
Ширина, мм от 165 до 300
Высота, мм от 165 до 300
Длина, мм от 500 до 6000
Гарантийные обязательства Печать раздела
Покупателю предоставляется гарантия работоспособности рольставен/рольворот производства ГК DoorHan на два года с момента приобретения изделия.

В случае повреждения лакокрасочного покрытия или коррозии в результате влияния климатических факторов, природных явлений, выброса твердых мелкодисперсных частиц или других агрессивных веществ, коррозии от царапин и сколов, возникших в процессе эксплуатации, гарантия на лакокрасочное покрытие утрачивает силу.
Дополнительное описание Печать раздела
На въездные, гаражные и сквозные проемы, а также в районах с большой ветровой нагрузкой устанавливаются рольворота только из профилей серий RH77 и RHE84.
Чертеж на рольставни из стального профиля RHS52
Паспорта и сертификаты Печать раздела
Паспорт на рольставни
Сертификат соответствия на жалюзи-рольставни
Протокол к сертификату соответствия на жалюзи-рольставни
Сертификат соответствия Пожаробезопасность стальных профилей
Инструкции Печать раздела
Инструкция по монтажу рольставен
Новые стальные боковые крышки RSK300, изготовленные из оцинкованной стали, обладают повышенными антикоррозионными свойствами и прочностными характеристиками, а также окрашиваются в цвет короба.
Новая надежная упаковка в белый пятислойный картон.
Портфолио реализованных объектов Печать раздела
Рольставни в частном секторе
Рольставни в частном секторе
Каталог запчастей Печать раздела
Каталог комплектации для роллетных систем
