ТИП ПРОДУКЦИИ: Стандартный

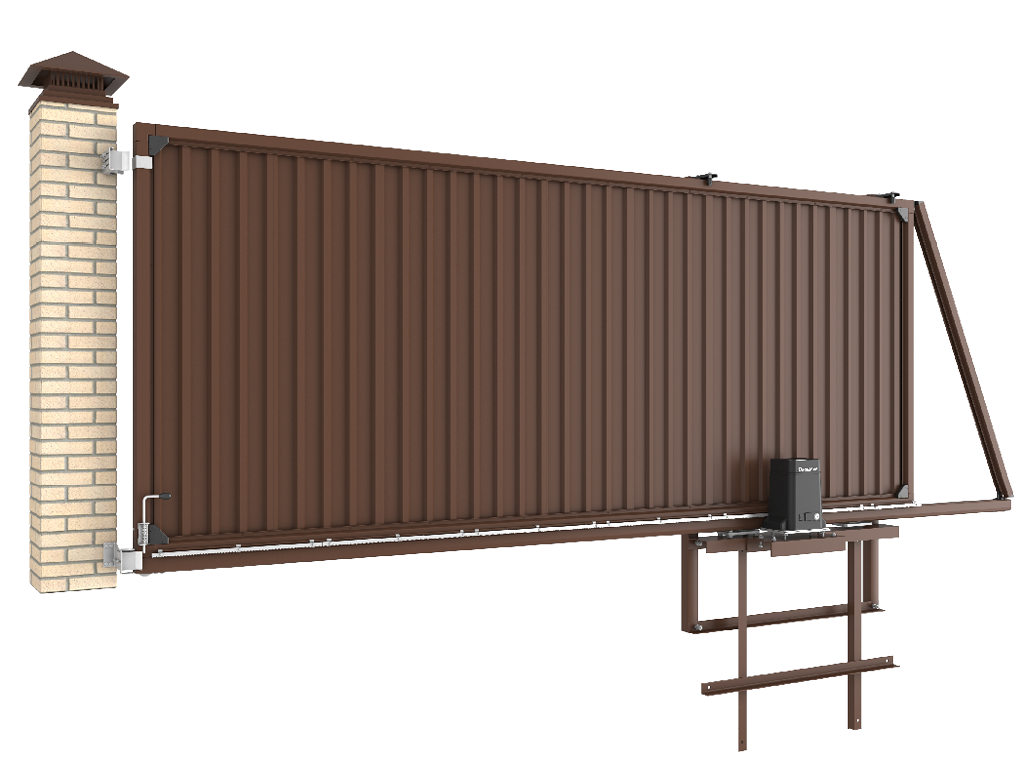

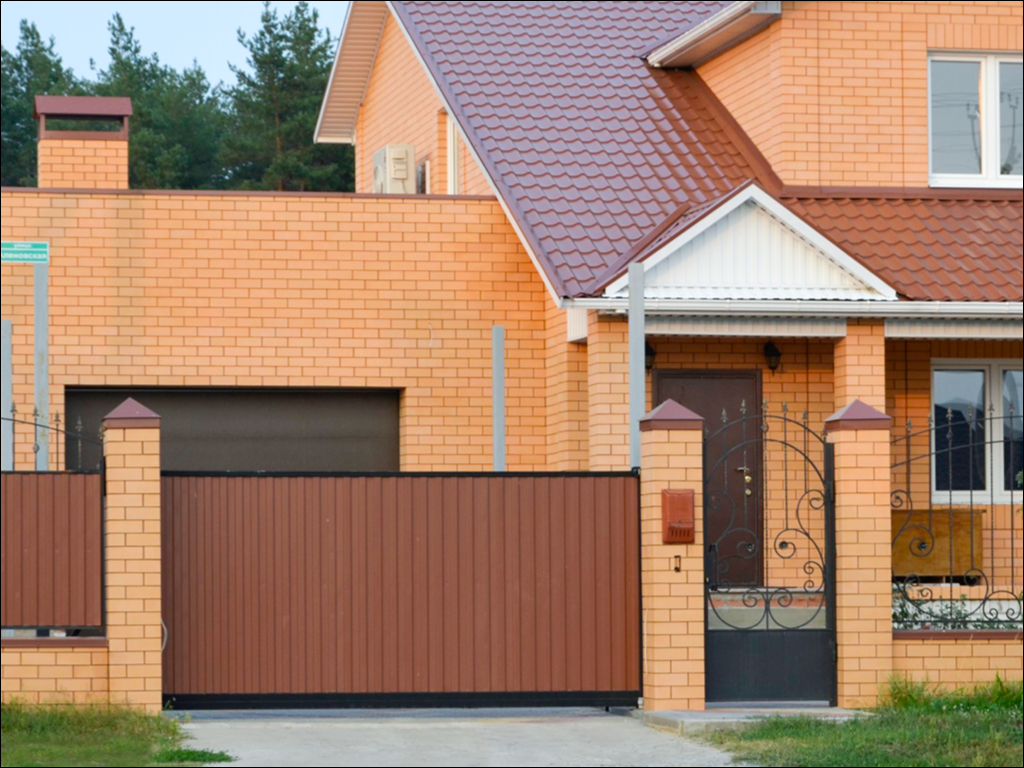

Уличные ворота REVOLUTION предназначены для установки в уличные ограждающие конструкции с целью ограничения доступа на территорию и контроля движения автотранспорта. Полотно откатных ворот изготавливается из профлиста, окантованного стальным прокатным профилем. Ворота REVOLUTION отличаются легкой и в то же время надежной конструкцией. Благодаря отсутствию сварных соединений ворота монтируются без использования специального инструмента. Откатные ворота DoorHan полностью отвечают требованиям российских строительных стандартов и имеют сертификаты соответствия.
Преимущества Печать раздела
Удобство использования
Конструкция не занимает пространство ни внутри, ни снаружи участка. В зимний период для открывания ворот нет необходимости в уборке снега с прилегающей территории.
Высокая коррозионная стойкость
Коррозионно-стойкие материалы (оцинкованная сталь) и качественное лакокрасочное покрытие надежно защищают конструкцию от воздействий окружающей среды (дождь, снег и пр.).
Компактная упаковка
Конструкция ворот в разобранном виде помещается в компактную упаковку и может быть перевезена на личном автомобиле.
Высокое качество
Использование высококачественного сырья и производство в заводских условиях гарантируют безупречное качество продукции.
СВЯЖИТЕСЬ С НАМИ
Дизайн Печать раздела
Дизайн
Профлист производства DoorHan. Высота волны — 20 мм
Цвета
RAL 8017 (коричнево-красный)
RAL 8014 (коричневый)
RAL 9006 (серебристый)
RAL 9003 (белый)
RAL 7004 (серый)
RAL 6005 (зеленый)
RAL 5005 (синий)
RAL 3005 (бордовый)
RAL 3000 (красный)
RAL 1014 (бежевый)
Таблица размеров Печать раздела
| Параметр | Показатель |
|---|---|
| Ширина проема, мм | 2 100–4 500 |
| Высота проема, мм | 1 300–2 200 |
| Просвет, мм | 100 |

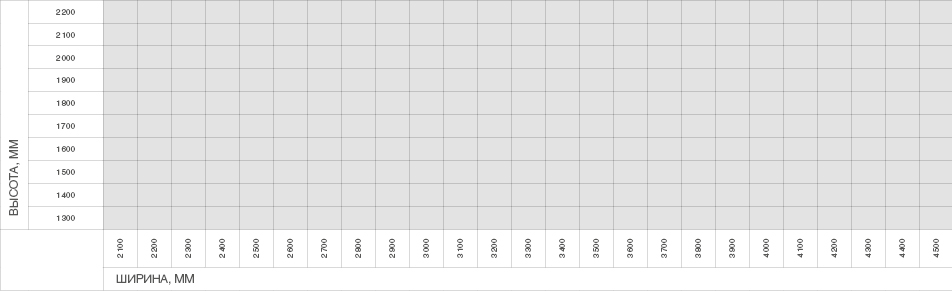

Размеры проема Печать раздела

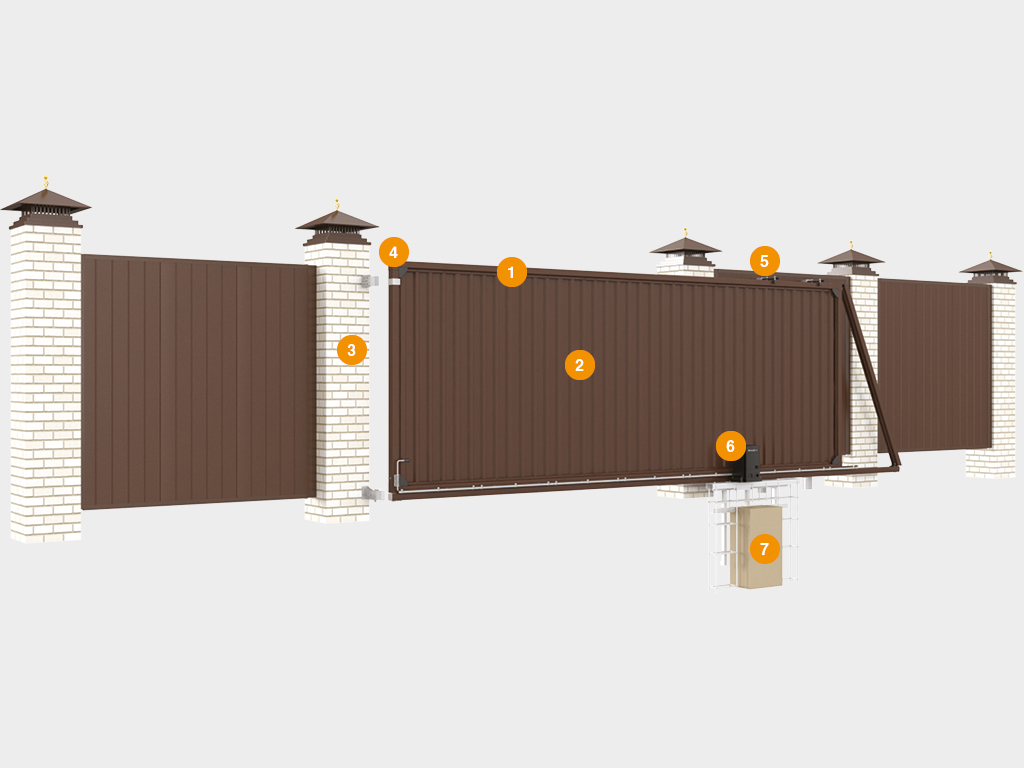

Конструкция Печать раздела
1. Стальной несущий профиль делает раму конструкции высокопрочной.
2. Профлист толщиной 0,7 мм и высотой 20 мм оцинкован и окрашен с двух сторон.
3. Универсальный верхний ловитель с бампером и регулировкой полотна ворот.
4. Соединительный сухарь.
5. Универсальное направляющее устройство обладает уникальной конструкцией высокой прочности, имеет широкий диапазон регулировки.
6. Электропривод.
7. Несущая бетонируемая рама.
Подготовка строительного объекта Печать раздела

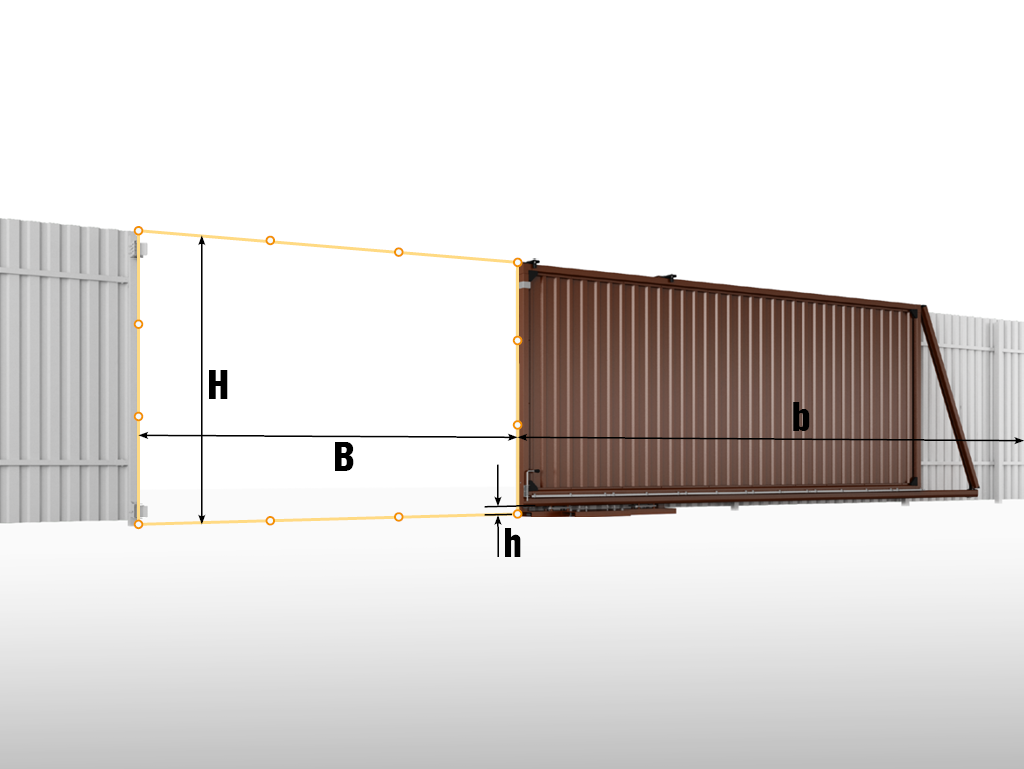

Замеры каждого параметра производятся как минимум в трех точках. За итоговый размер принимается максимальное значениие.
H — высота проема.
В — ширина проема.
L — место для отката полотна.
h — рекомендуемый размер 100 мм.
Требования к строительному объекту
Полотно ворот должно перемещаться по уровню, даже если поверхность земли имеет уклон.
Способы монтажа Печать раздела
 |
Монтаж силовой рамы. Котлован глубиной 1 500 мм, шириной 500 мм и длиной, указанной в монтажной карте (i + 600), в соответствии с разметкой. Проведите песчано-гравийную подсыпку для котлована на высоту 100 мм. Бетонная подушка должна начинаться от края проема, а ее боковой край должен примыкать к поверхности столбов заказчика, если в карте бетонирования нет других указаний. |
 |
Бетонирование столба-ловителя. Монтаж столбов в заранее подготовленный котлован. |
Стандартные конструктивные решения Печать раздела
 |
Открывание возможно в правую или левую сторону. |
Базовая комплектация Печать раздела
 |

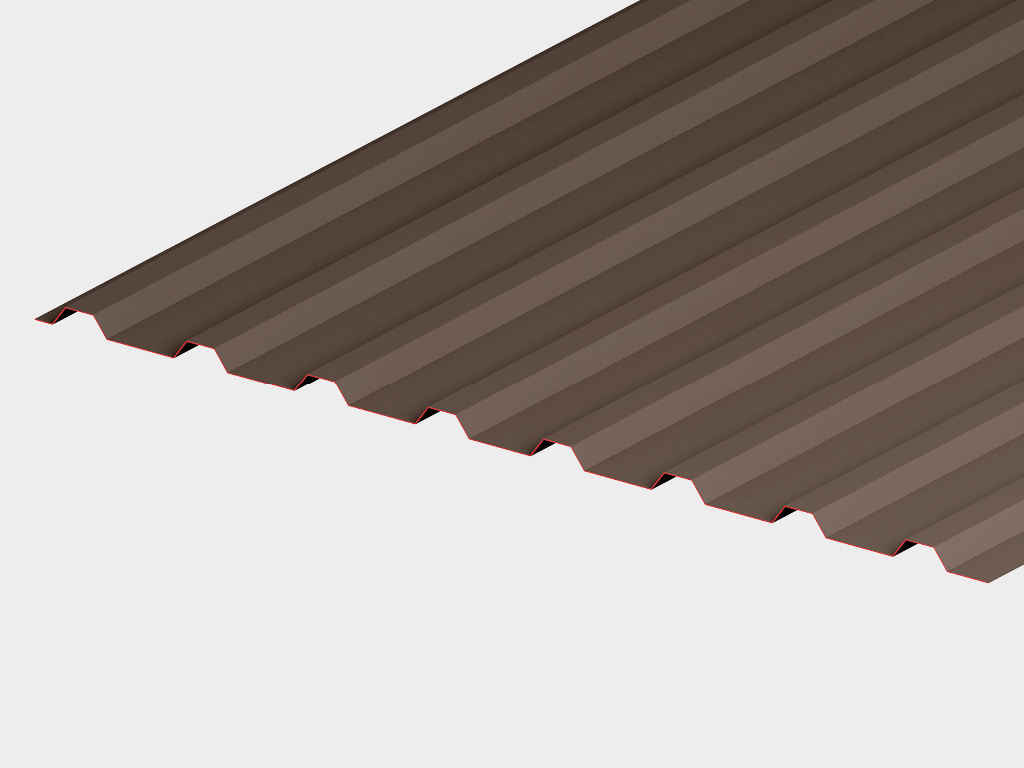

Комплект профлиста DoorHan с высотой волны 20 мм и толщиной листа 0,7 мм. |
 |

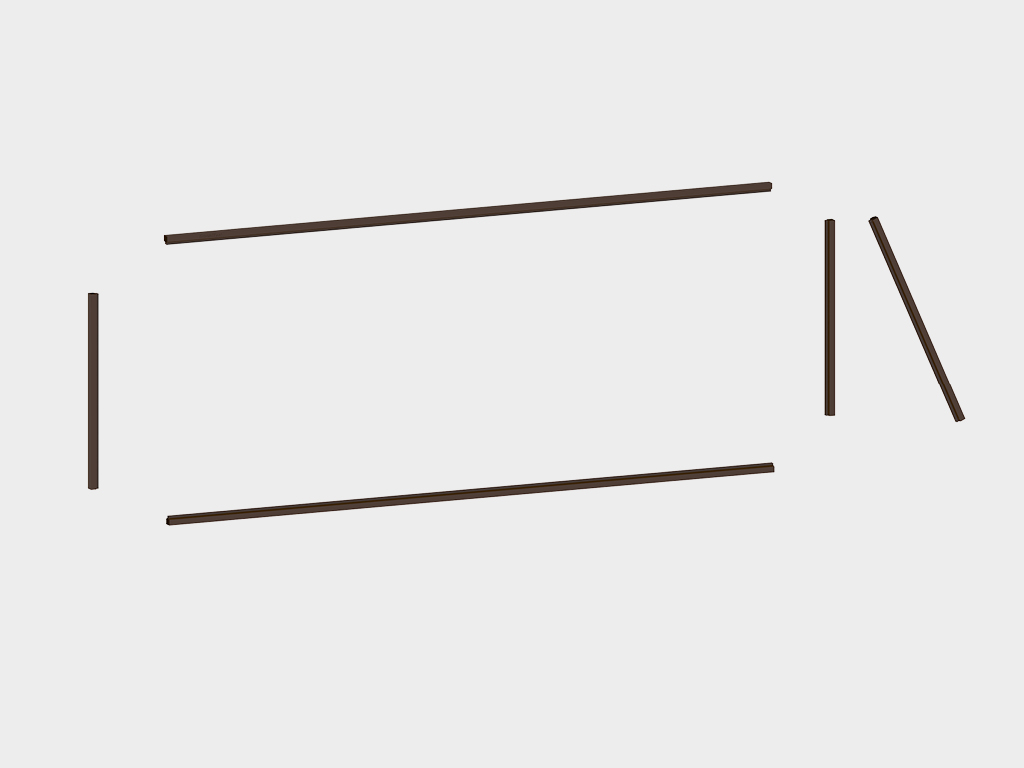

Набор профилей для сборки щита ворот. |
 |

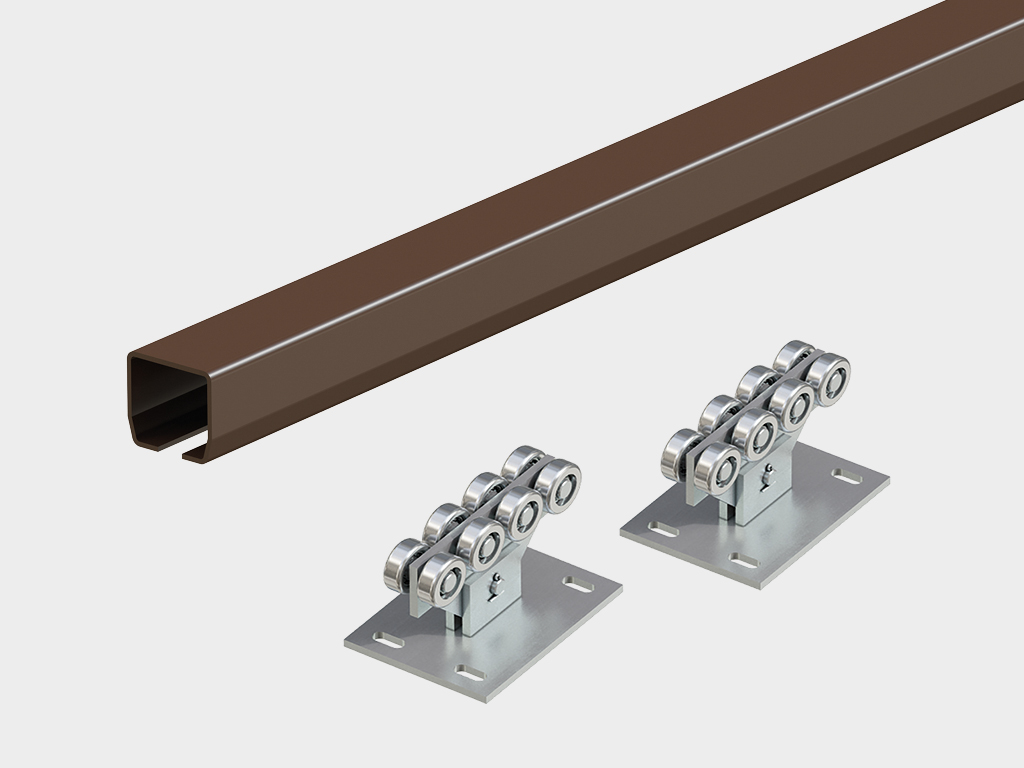

Несущая балка и ролики. |
 |
Коробка с комплектацией для сборки щита. |
Дополнительная комплектация Печать раздела
 |
Комплект силовой рамы. |
 |
Электропривод (позволяет автоматизировать открывание/закрывание сдвижных ворот). |
 |
Дистанционное управление (современный дизайн, небольшие размеры пультов). |
 |
Фотоэлементы безопасности (предназначены для обнаружения людей, животных и посторонних предметов в проеме ворот при движении полотна для исключения травматизма). |
 |
Сигнальная лампа (сигнализирует о движении ворот в течение всего цикла открывания и закрывания). |
 |
Ключ-кнопка (защита ключом, компактный корпус, надежный механизм, механическая блокировка). |
 |
«Лежачий полицейский» (обеспечивает легкость прокладки электропроводки между столбами — без штробления дорожного покрытия; изготавливается из износостойкого искусственного каучука). |
Технические характеристики Печать раздела
| Параметр | Значение | Примечание |
|---|---|---|
| Ветровая нагрузка, кг/м² | До 700 | - |
| Усилие ручного открывания и закрывания, Н, не более | 150 | - |
| Группа горючести по ГОСТ 30244-94 | Г2 | - |
| Группа воспламеняемости по ГОСТ 30402-96 | В2 | - |
| Вес полотна ворот, кг/м² | 19 | - |
Условия эксплуатации продукции Печать раздела
1. При открывании ворот вручную не прикладывайте к ним больших усилий. Передвигайте полотно ворот равномерно.
2. При использовании автоматического привода следует руководствоваться инструкциями, прилагаемыми к приводу.
3. Запрещается перемещать полотно ворот при сцепленном приводе.
4. Не допускайте детей к устройствам управления автоматическими воротами (кнопкам, пультам).
5. Следите за тем, чтобы дети и животные не находились в зоне действия ворот во время их работы.
6. Строго запрещено пересекать траекторию движения полотна во время открывания и закрывания ворот, т. к. это может привести к серьезным травмам.
7. Не подвергайте ворота ударам и не препятствуйте их свободному открыванию и закрыванию.
8. Запрещается устанавливать дополнительное оборудование или аксессуары, а также производить самостоятельно замену или регулировку отдельных частей, без консультаций с изготовителем.
9. Следите за тем, чтобы во время движения полотна в проеме отсутствовали посторонние предметы, мусор и снег, так как это может привести к повреждению ваших ворот.
10. Не допускайте попадания веток и кустов в зону сдвига полотна ворот для избежания помех во время его движения.
11. В зимнее время необходимо очищать от снега и наледи привод, шестерню и зубчатую рейку.
Упаковка Печать раздела
| Упаковка в пузырчатую пленку | Характеристики упаковки |
|---|---|
| Описание | Упаковка полотна сдвижных ворот представляет собой пузырчатую пленку с логотипом компании, обернутую вокруг полотна с перехлестом, пленка закреплена скотчем с логотипом компании |
| Описание | Упаковка рамы представляет собой пузырчатую пленку, обернутую вокруг столбов и основания с перехлестом, пленка закреплена скотчем с логотипом компании |
| Состав | Пузырчатая пленка с логотипом компании, скотч с логотипом компании |
Гарантийные обязательства Печать раздела
Покупателю предоставляется гарантия надежности работы сдвижных ворот, произведенных концерном DoorHan, сроком на 1 год с момента приобретения изделия.
Дополнительное описание Печать раздела
После монтажа необходимо провести проверку движения ворот. Ворота должны двигаться плавно, без рывков и скрипов. Полотно должно находиться в уровне (по вертикали и горизонтали), а при закрывании заходить в ловители. Прогиб несущей балки в закрытом положении (с опорой на площадку нижнего ловителя) не должен превышать 1/300 от ширины проема ворот. В других положениях величина прогиба не лимитируется, но прогиб не должен препятствовать свободному перемещению щита и нормальной работе привода при условии превышения поверхности грунта над нулевой отметкой не более 30 мм. В противном случае отрегулируйте положение роликовых опор.
Запрещается устанавливать дополнительное оборудование или аксессуары, а также производить самостоятельно замену или регулировку отдельных частей, без консультаций с изготовителем. Рекомендуется использовать только оригинальные запасные части и аксессуары во время установки и дальнейшей эксплуатации сдвижных ворот. Компания-изготовитель не несет ответственности за возможные травмы и вред, нанесенные людям, животным или вещам в случае неавторизованной модификации.
Чертежи Печать раздела
| Общий вид ворот REVOLUTION |
Паспорта и сертификаты Печать раздела
| Паспорт сдвижных ворот | |
| Сертификат соответствия ворот | |
| Сертификат соответствия комплектующих для ворот |
Инструкции Печать раздела
| Инструкция по сборке сдвижных ворот REVOLUTION | |
| Инструкция по сборке универсальной рамы |
Новинки Печать раздела
 |

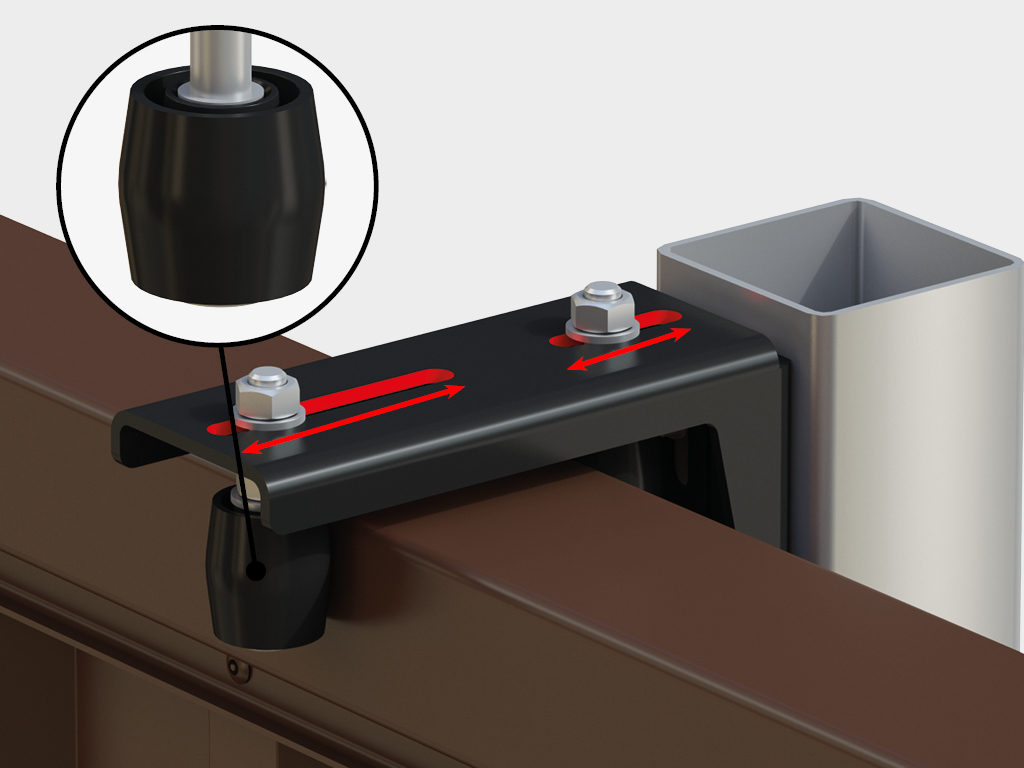

Ролики для верхнего направляющего устройства DHS23 обеспечивают плавный ход полотна и не повреждают лакокрасочное покрытие ворот. |
 |

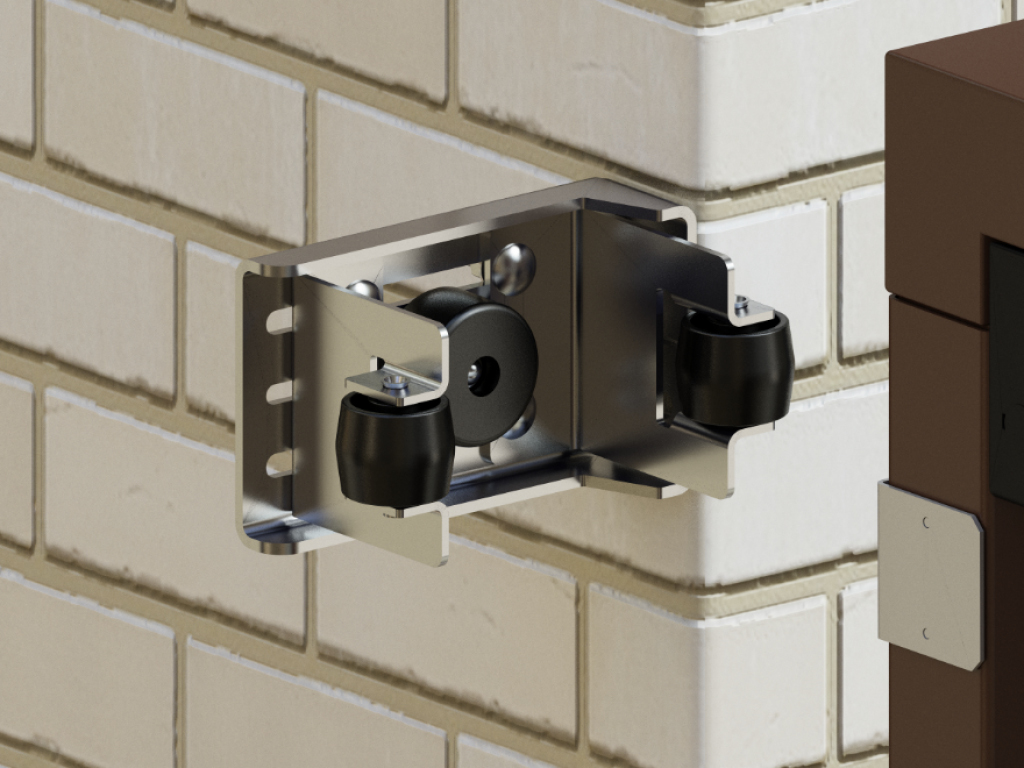

Ловитель верхний универсальный роликовый DHEN31 (опция) обеспечивает бесшумное закрывание ворот. Прорезиненные ролики защищают лакокрасочное покрытие ворот от повреждений. Регулируемые лепестки ловителя позволяют устанавливать изделие на ворота с толщиной щита от 51 до 154 мм. |

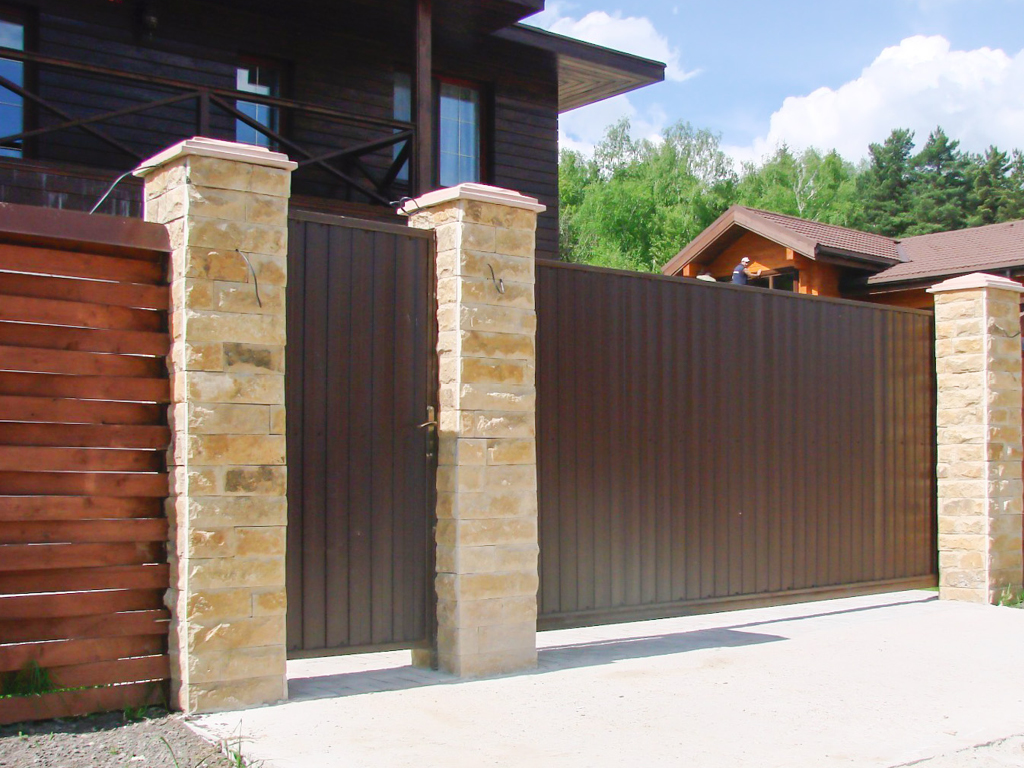

Портфолио реализованных объектов Печать раздела

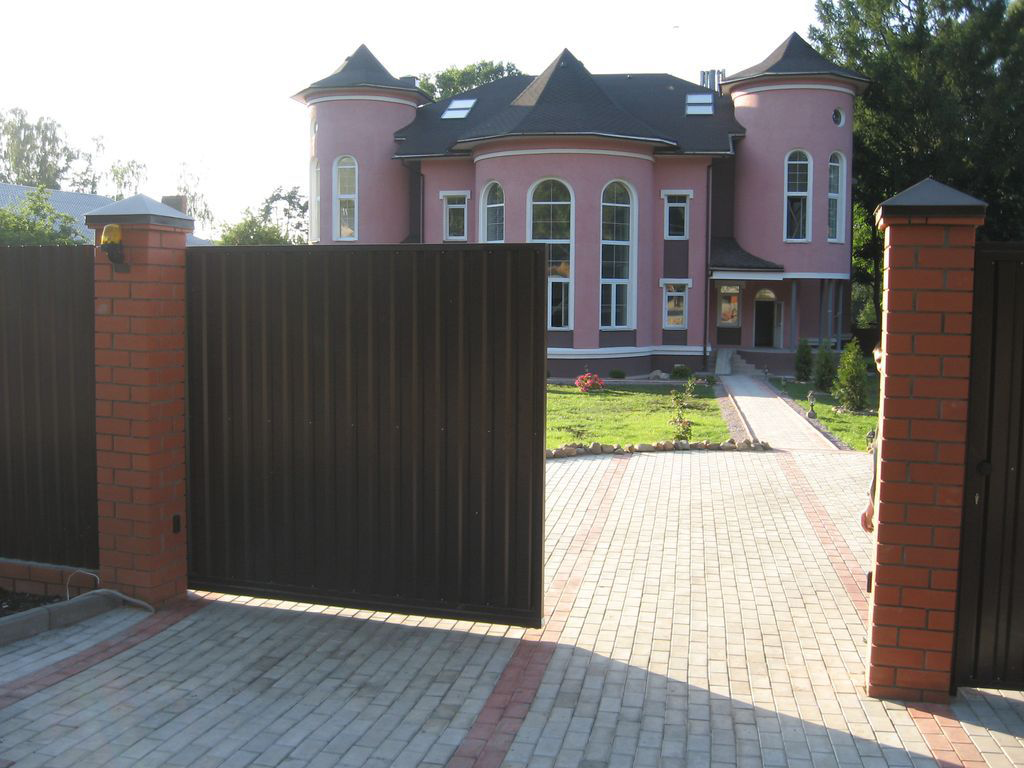

Сдвижные ворота REVOLUTION
