Рулонные ворота из стальных профилей (взломоустойчивые) RH117, RHS117P с вальным электроприводом

ТИП ПРОДУКЦИИ: Стандартный
Рулонные ворота с вальным приводом и максимальной площадью полотна до 50 м² устанавливаются на гаражные проемы, складские помещения и промышленные объекты, могут перекрывать большие проемы шириной до 11,8 м. Профили для рулонных ворот изготовлены из холоднокатаной стали, оцинкованы или окрашены порошковой краской, что обеспечивает устойчивость к коррозии и негативному воздействию агрессивных сред и значительно продлевает срок их службы.

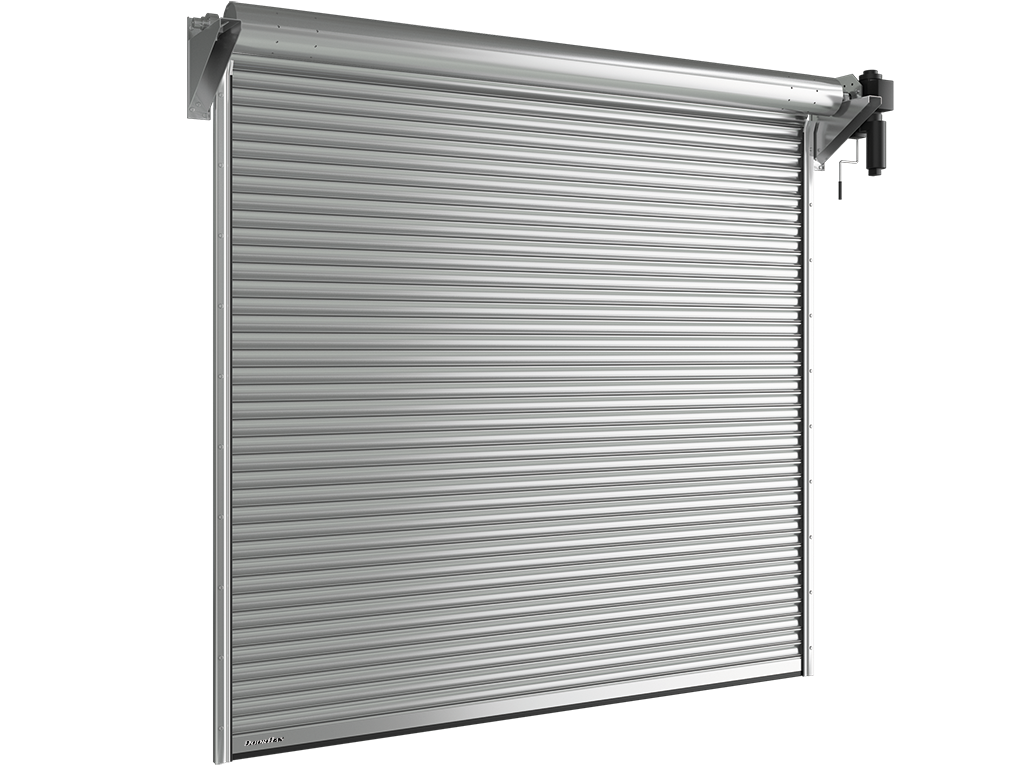

Внешний вид рулонных ворот с вальным приводом

Видео
Вебинар 5. Обзор роллетных систем
О продукции
Зона применения Печать раздела

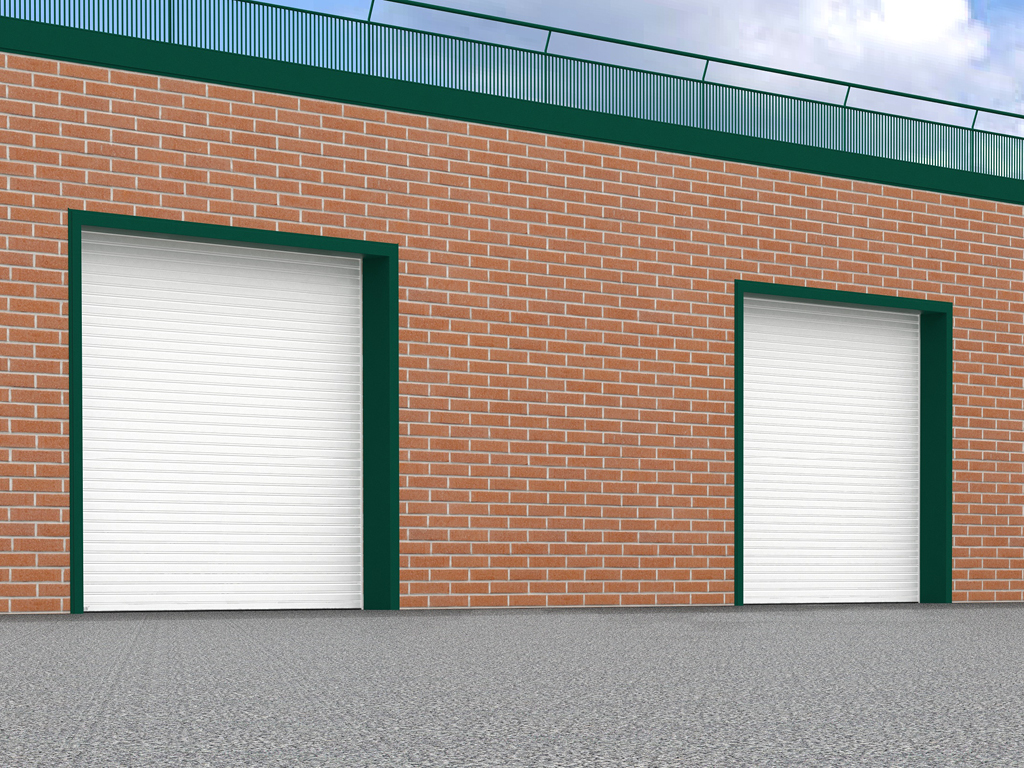

Въездные и гаражные проемы

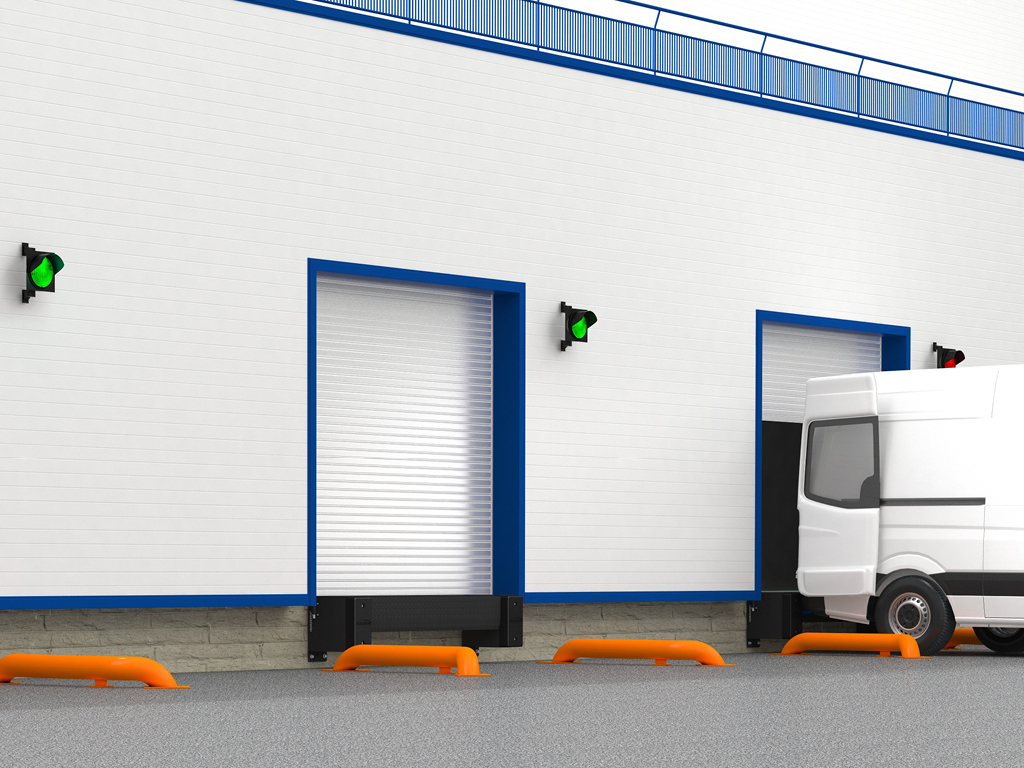

Складские и промышленные проемы
Преимущества Печать раздела
СВЯЖИТЕСЬ С НАМИ
Дизайн Печать раздела

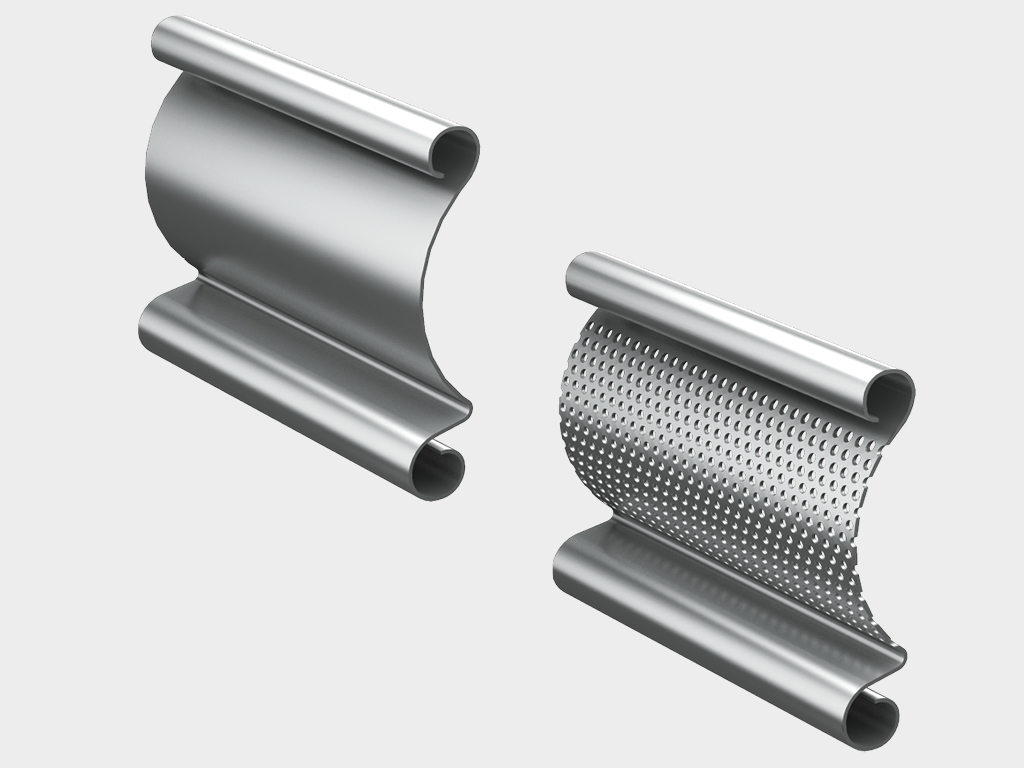

Стальные профили
RHS117

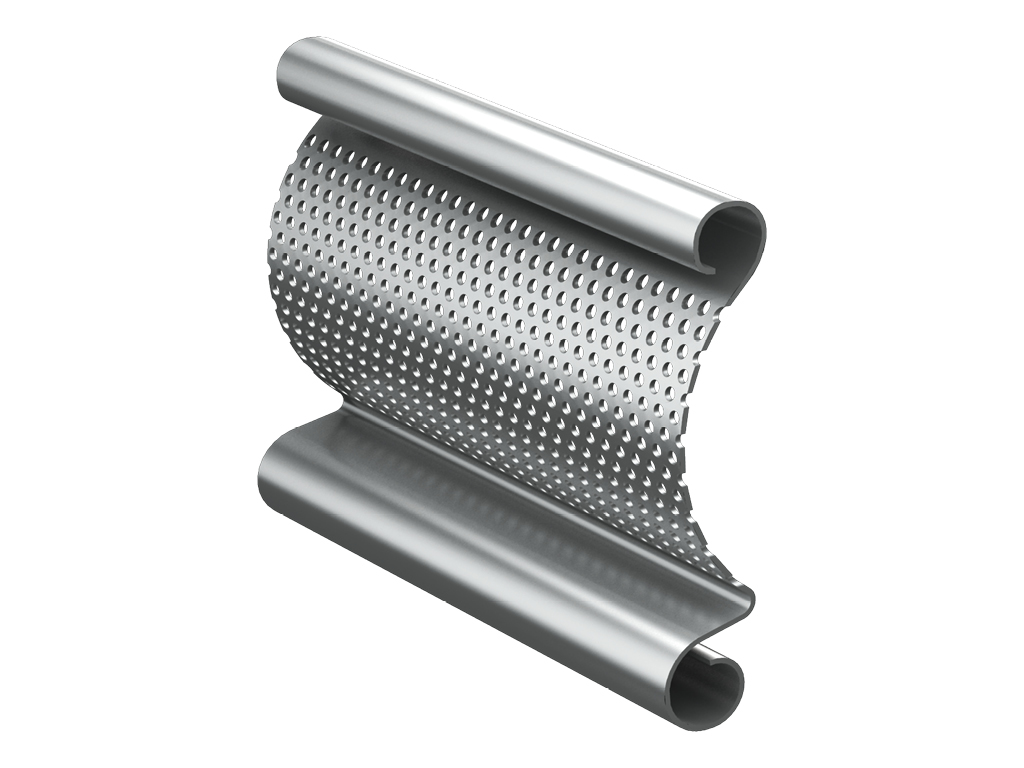

RHS117P
Стандартные цвета
Белый
Коричневый
Серый
Бежевый
Зеленый
Синий
Бордовый
Серебристый
Оцинкованный
Дополнительные цвета
Желтый нарцисс (RAL 1007)
Легкий слоновый (RAL 1015)
Желтый шафран (RAL 1017)
Серый бежевый (RAL 1019)
Красный рубин (RAL 3004)
Красный насыщенный (RAL 3020)
Синяя сталь (RAL 5011)
Зеленая ель (RAL 6009)
Серый антрацит (RAL 7016)
Серый графит (RAL 7035)
Коричневый шоколад (RAL 8017)
Серо-коричневый (RAL 8019)
Черный темный (RAL 9005)

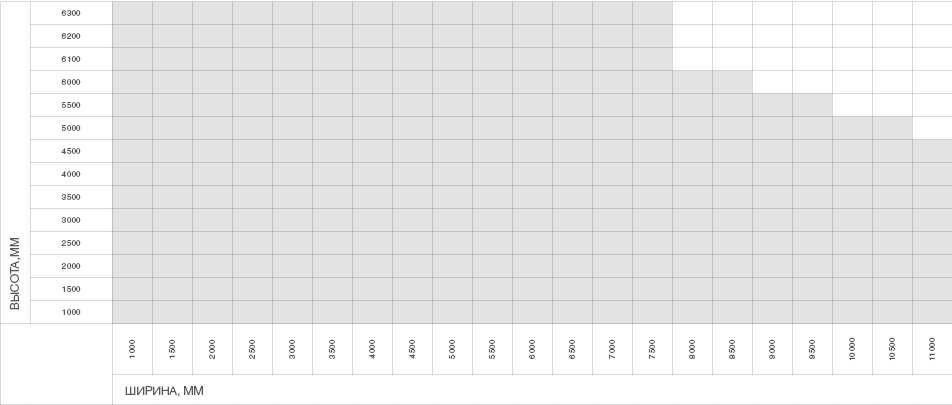

Таблица размеров Печать раздела
Параметр Показатель
Высота проема, мм от 2 000 до 6 300
Ширина проема, мм от 2 000 до 11 800
Притолока, мм от 650
Пристенки, мм от 500
Максимальная площадь полотна, м² до 50
Размеры проема Печать раздела

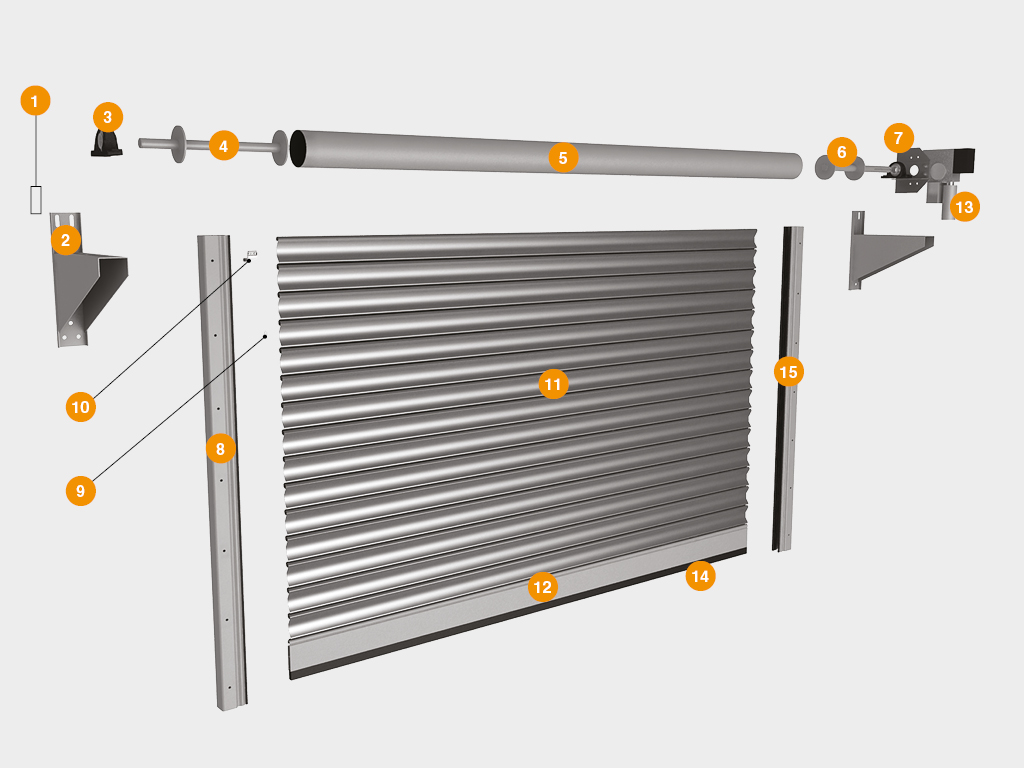

Конструкция Печать раздела
1. Кольцо стопорное RN30, RN40, RN55
2. Консоль SR425, SR650
3. Суппорт с подшипником BS30, BS40, BS55
4. Капсула регулируемая KPU10230, KPU159, KPU273-55
5. Вал RV102, RV159m, RV273m-55
6. Капсула регулируемая со шпонкой KPU10230S. KPU159S, KPU273S-55
7. Кронштейн крепления привода SR200
8. Направляющий профиль RG95S
9. Заглушка PB14
10. Замок боковой SLE117
11. Профиль (полотно) RHS117, RHS117P
12. Профиль концевой RA120E
13. Привод вальный
14. Уплотнитель нижний UP4, UP6
15. Уплотнитель боковой UP5
Подготовка строительного объекта Печать раздела

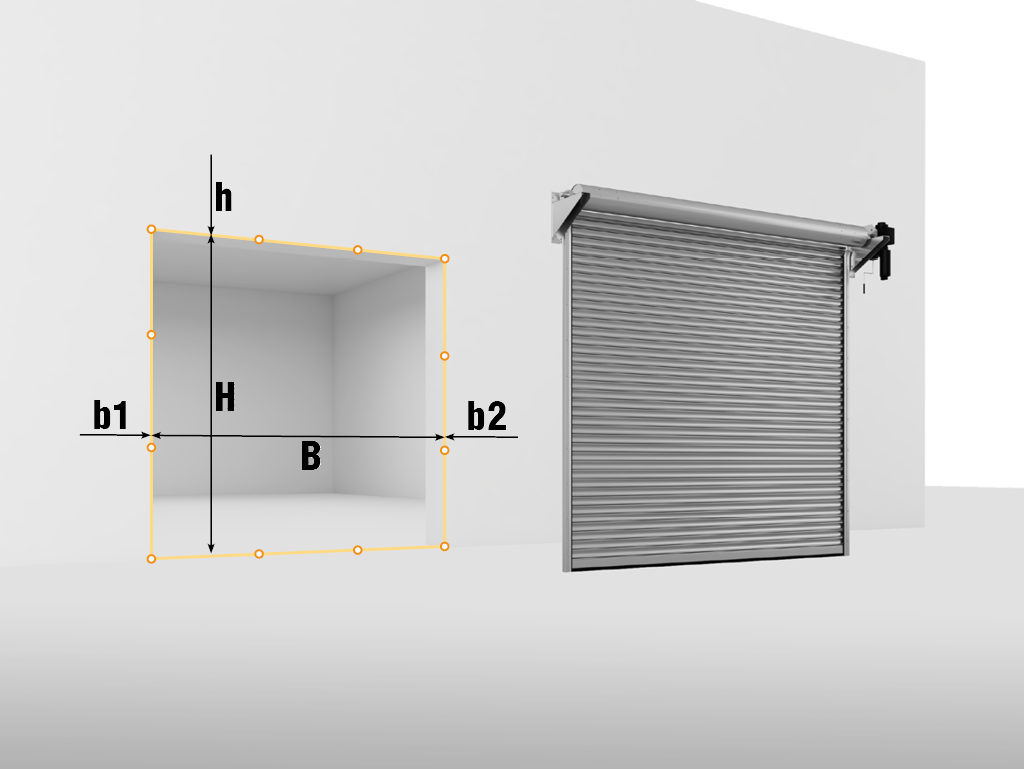

Параметры замера для накладного монтажа:
H — высота проема (max), мм;
B — ширина проема (max), мм;
h — высота притолоки (min), мм; b1 и b2 — правое и левое боковые расстояния (min), мм.
Для снятия замеров необходимо использовать рулетку и строительный уровень, или элетронные измерительные приборы. Замер каждого параметра рекомендуется производить минимум в трех точках.
Требования к строительному объекту
Подготовленные проемы должны отвечать следующим требованиям: проемы должны иметь прямоугольную форму; поверхность плоскостей проема должна быть ровной и гладкой, без наплывов штукатурного раствора и трещин; стена должна быть монолитной, без пустот (бетон, металл, полнотелый кирпич); если кирпич пустотелый, рекомендуется окантовать проем металлическим уголком; внутренние и наружные плоскости стен в местах примыкания конструкций должны быть ровными, без выступов и впадин; отклонения рабочих поверхностей от вертикали и горизонтали не должны превышать 1,5 мм на метр, но не более 5 мм, разность диагоналей — не более 5 мм.
Способы монтажа Печать раздела

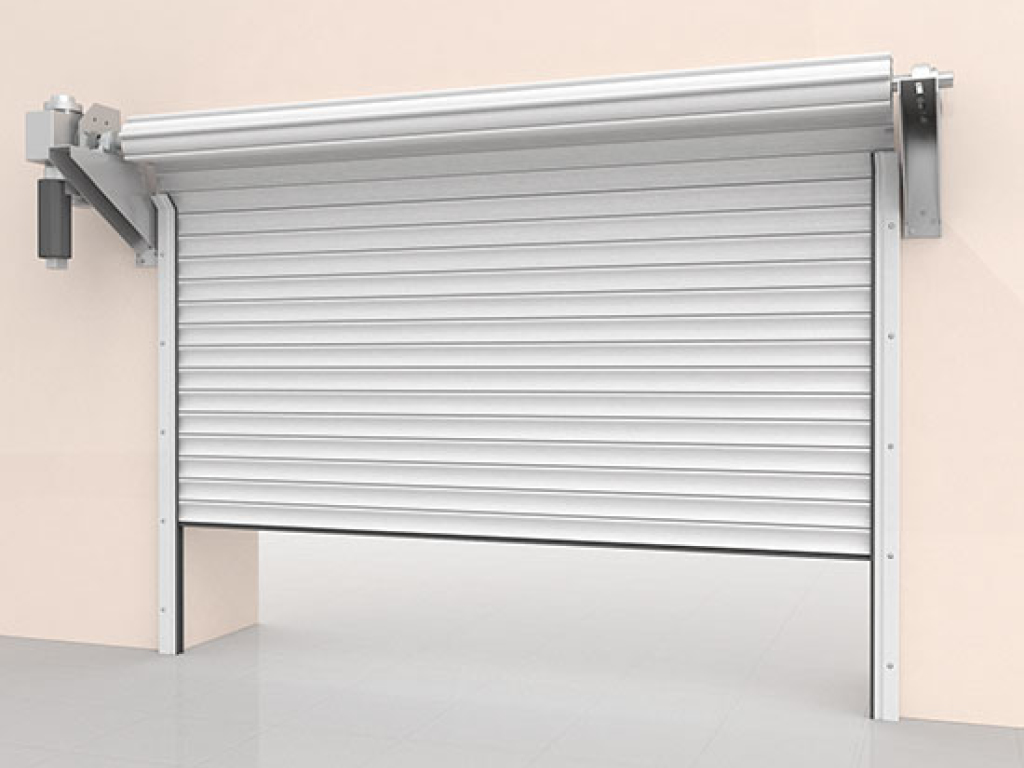

Накладной монтаж. Для накладного монтажа не требуется трудоемкая подготовка проема, только необходимые размеры пристенков (от 500 мм) и притолоки (от 650 мм). При накладном типе монтажа рулонных ворот вал с роликовым полотном и консоли с вальным элетроприводом устанавливают над проемом, а направляющие профили – по обеим сторонам от него. Закрытые рулонные ворота при этом полностью перекрывают проем и находятся практически вровень с поверхностью стен.
Стандартные конструктивные решения Печать раздела
Стальные рулонные ворота с полотном из сплошного профиля RHS117

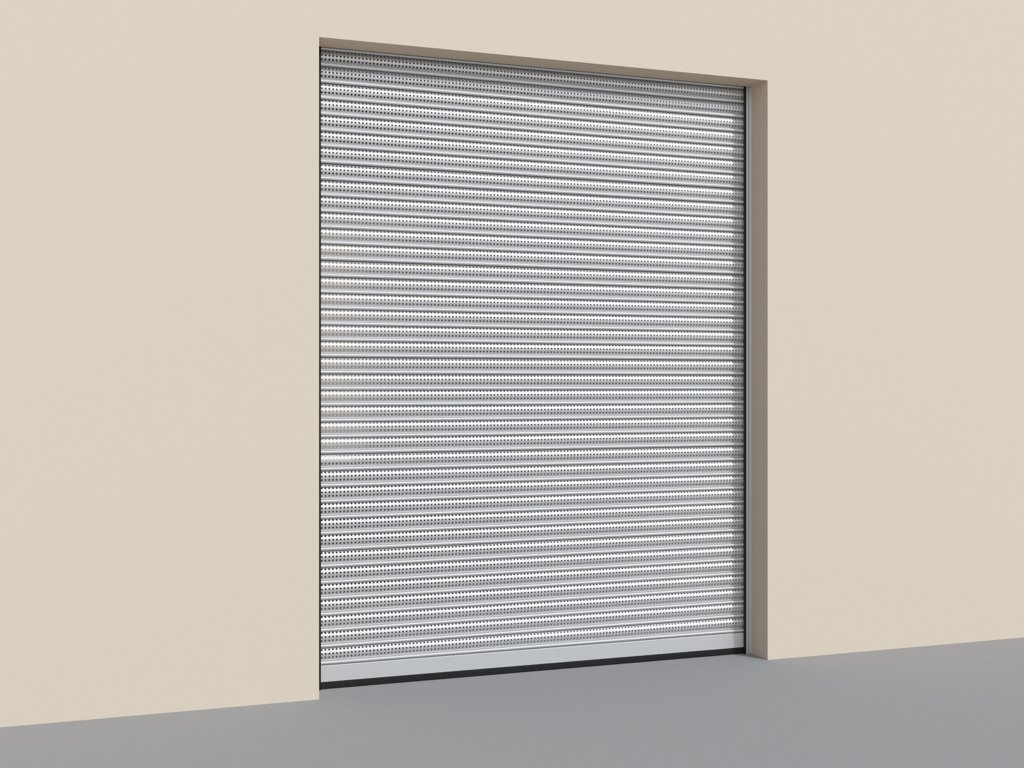

Стальные рулонные ворота с полотном из перфорированного профиля RHS117P

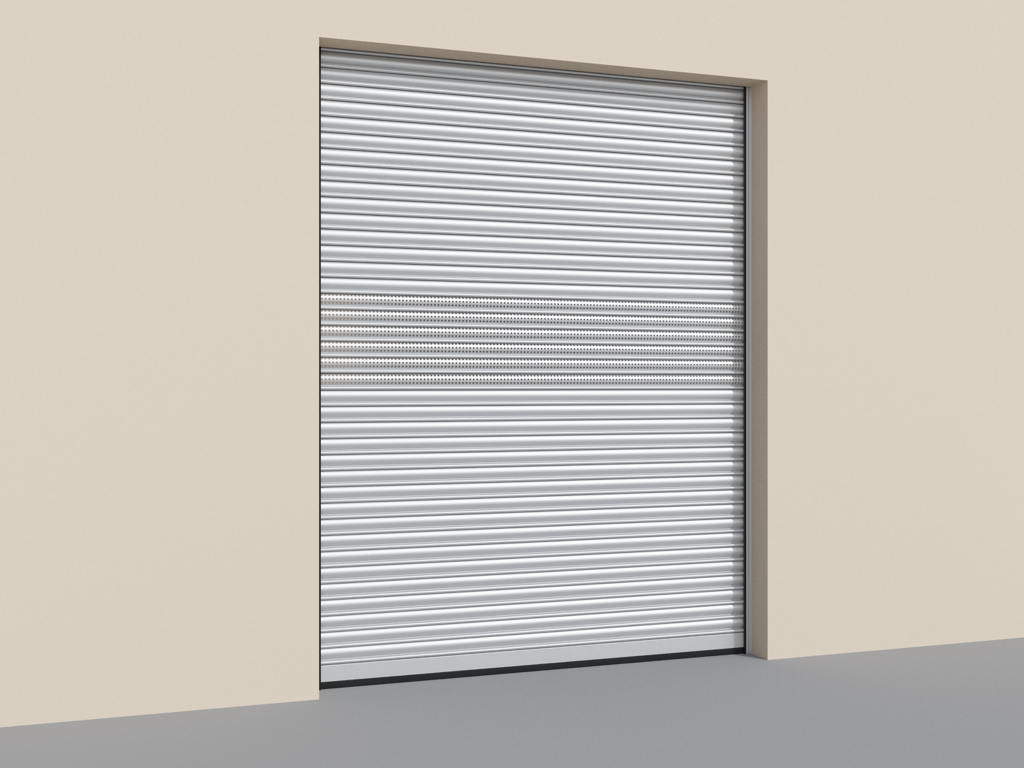

Стальные рулонные ворота с комбинированным полотном из сплошного и перфорированного профиля
Базовая комплектация Печать раздела
Полотно на валу в сборе состоит из вала с капсулами диаметром 102, 159, 273 мм, нарезки сплошного или перфорированного стального, оцинкованного профиля высотой 117 мм и толщиной 0,9 мм. Полотно может быть окрашено в любой из доступных для выбора цветов.

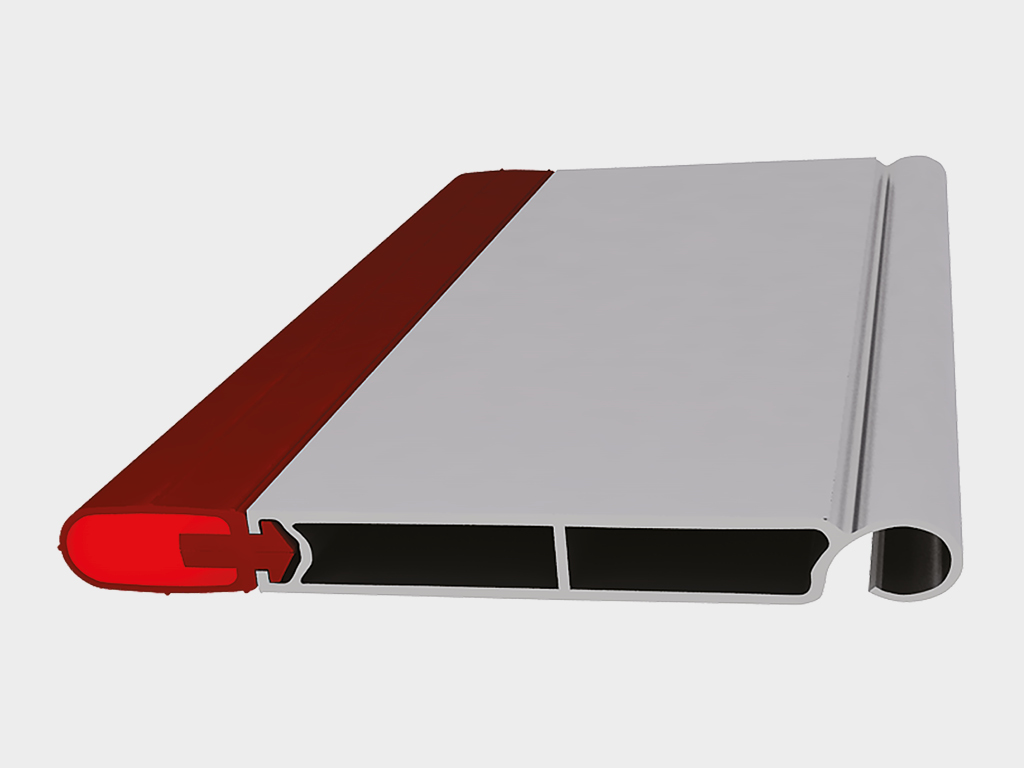

Концевой профиль состоит из алюминиевого экструдированного профиля RA120E с толщиной стенки 2,5 мм и нижнего уплотнителя UP4 или UP6 (для установки оптосенсоров).

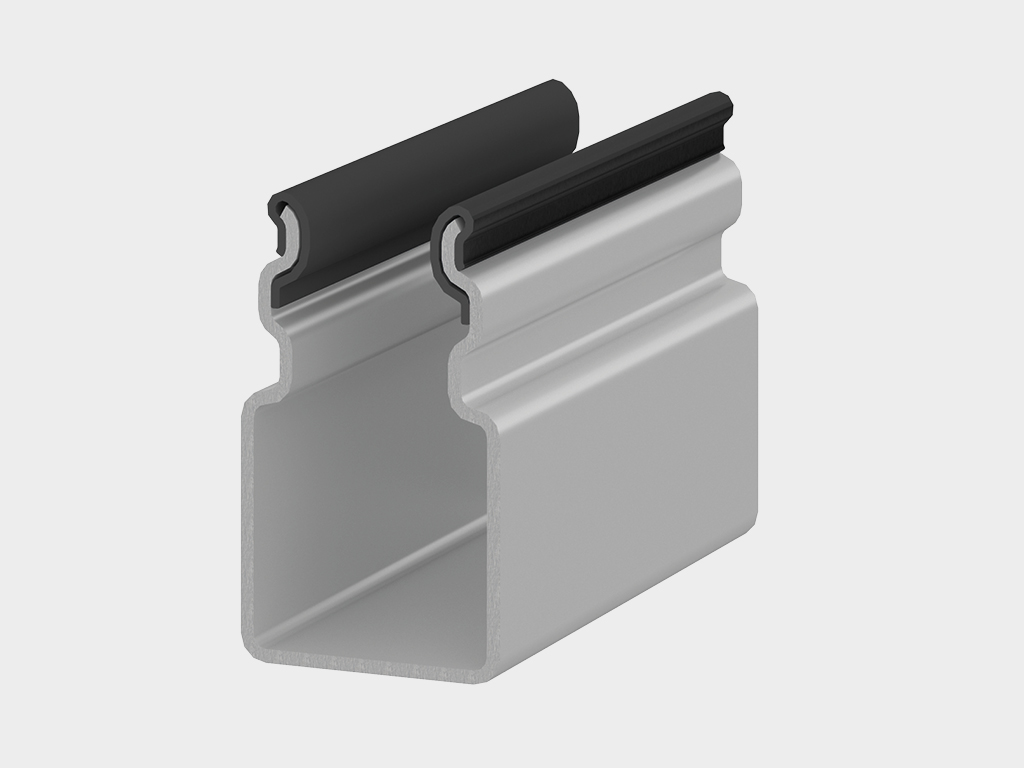

Комплект направляющих профилей состоит из двух стальных направляющих с уплотнителем. Толщина стенки направляющего профиля 2,5 мм. Направляющие профили могут быть окрашены в любой из доступных для выбора цветов.

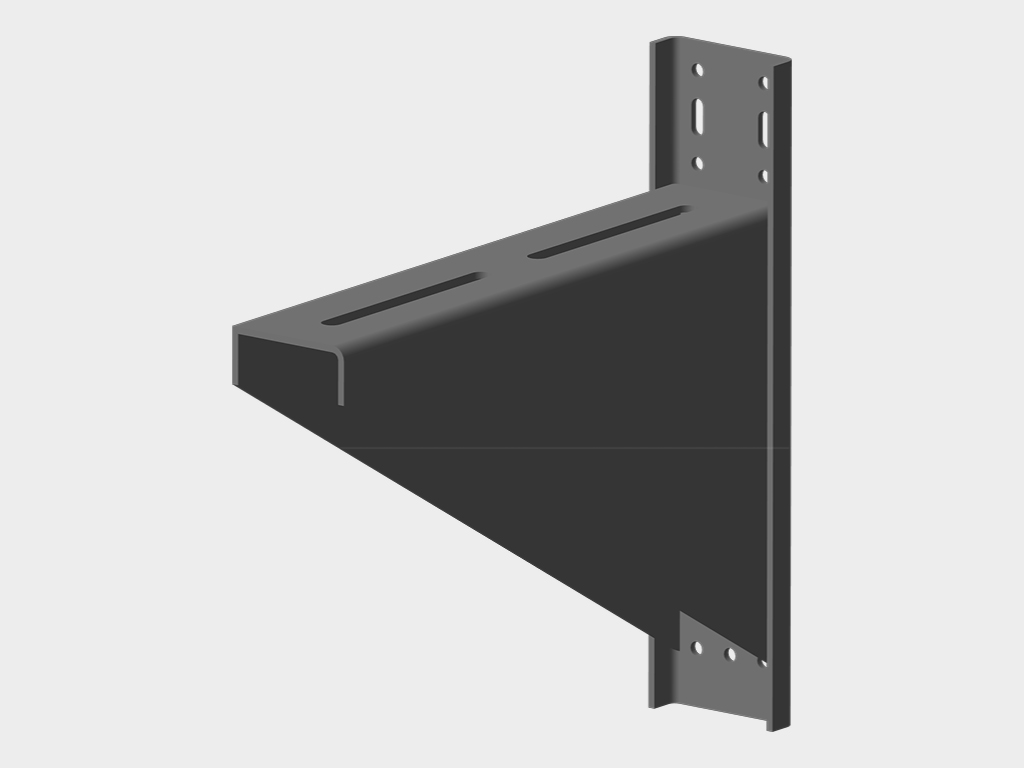

Консоли могут быть двух типоразмеров: 425 или 650 мм. Стальные, оцинкованные.

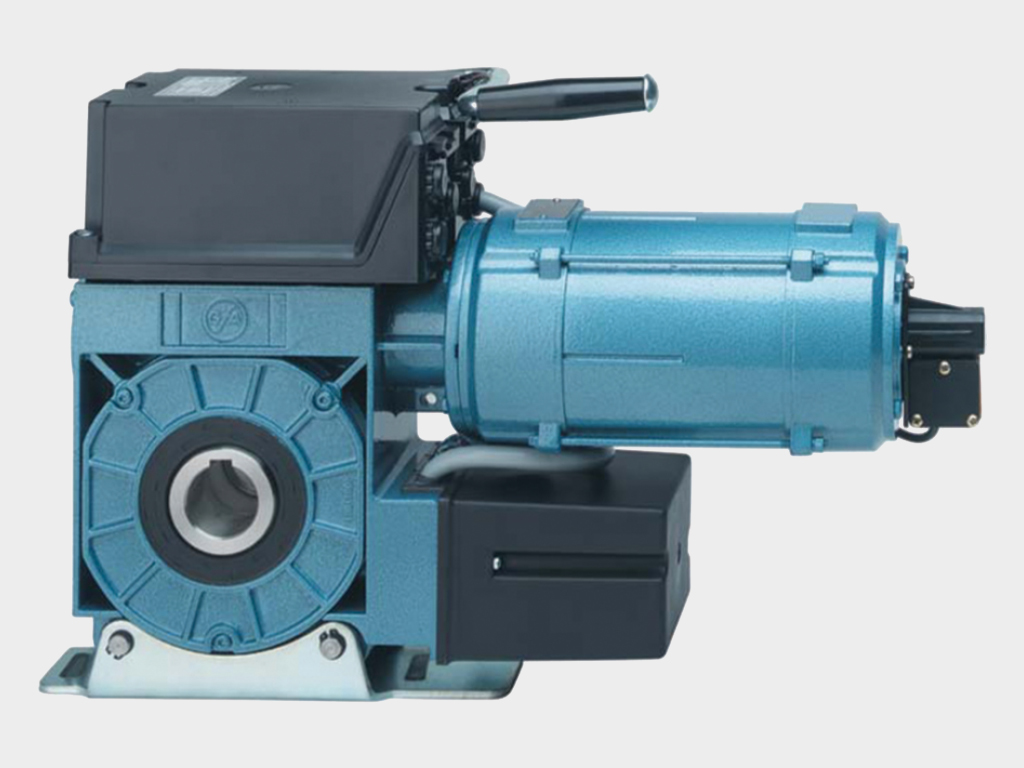

Электропривод навальный поставляется с комплектом кронштейнов и метизов для крепления привода и суппорта с подшипником.

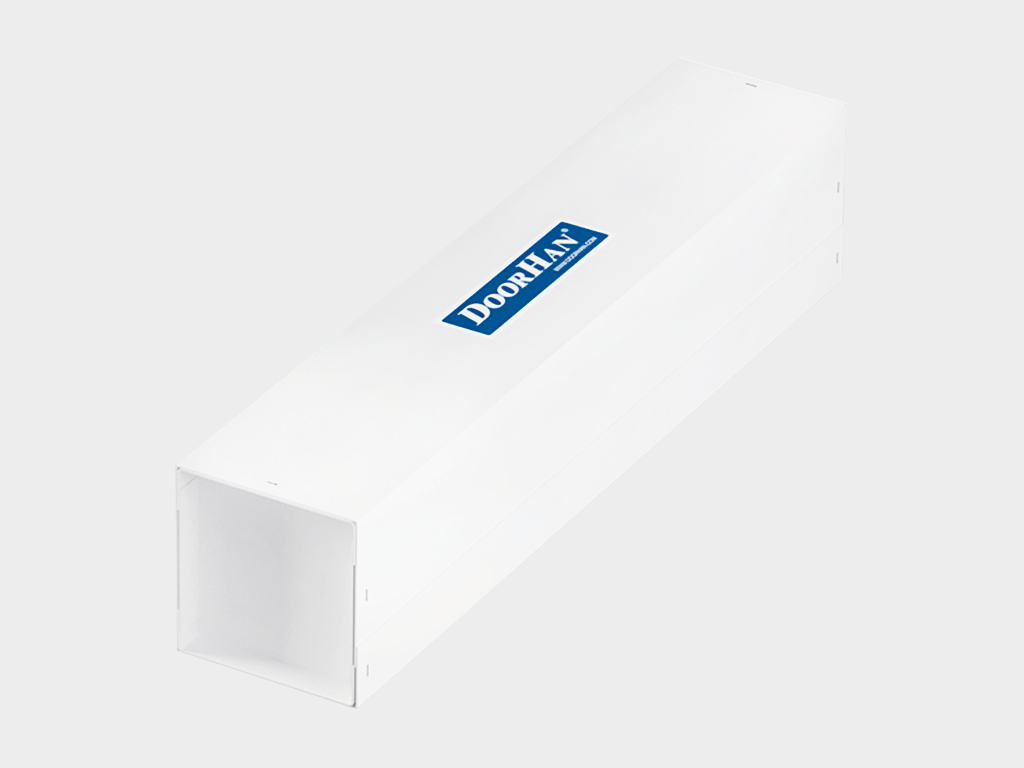

Коробка с дополнительной комплектацией.
Дополнительная комплектация Печать раздела
Внешний радиоприемник DHRE-1 для управления автоматикой других производителей с помощью пульта DoorHan

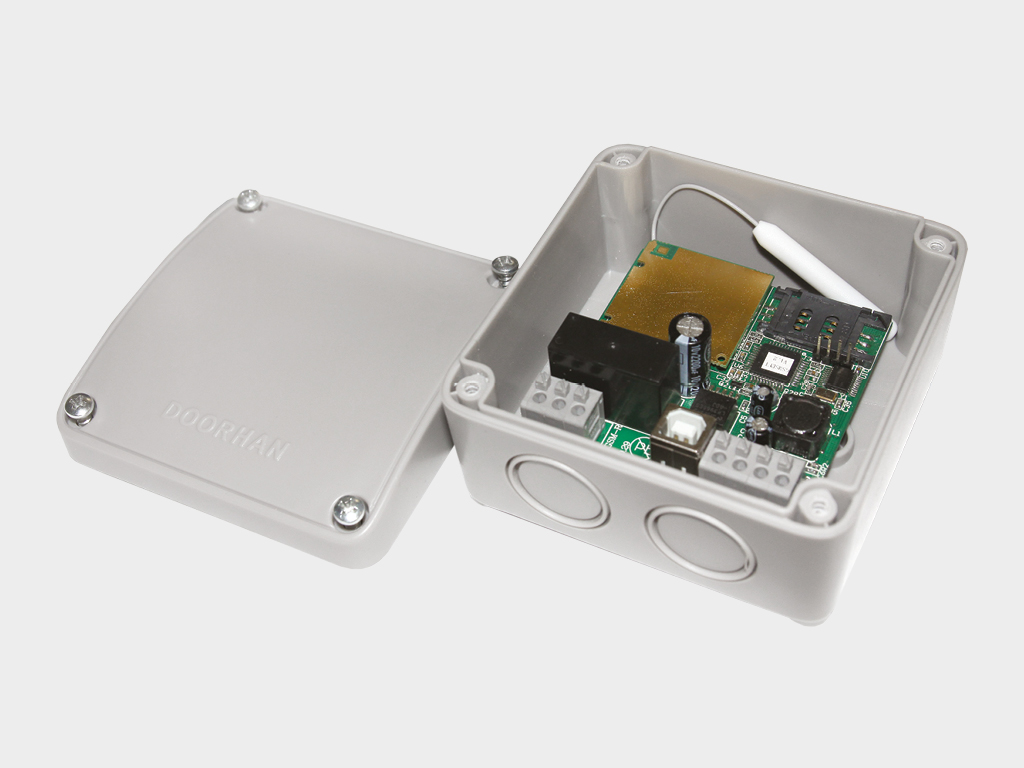

GSM-модуль для приема сигнала с мобильного телефона и передачи управляющей команды для запуска электропривода или шлагбаума
Пульт TRANSMITTER 4 для дистанционного управления четырьмя автоматическими устройствами
Ключ-кнопка SWM (металлическая) для подачи управляющей команды на блок управления электропривода с помощью поворота ключа

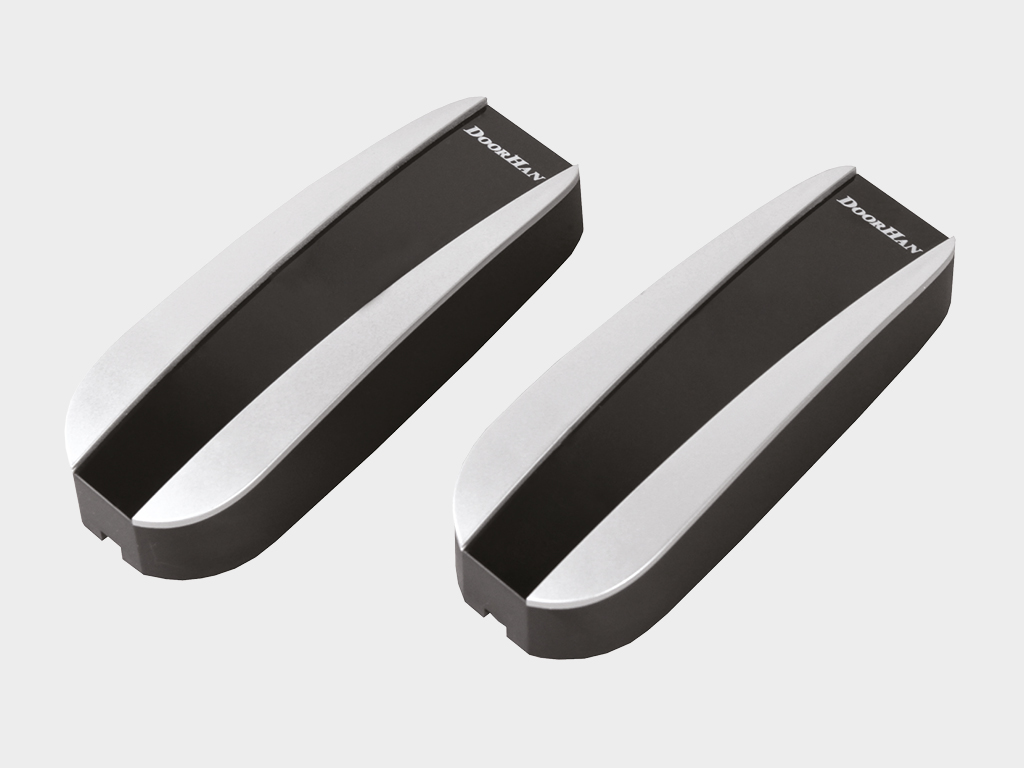

Фотоэлементы безопасности PHOTOCELL-N, состоящие из инфракрасного передатчика и приемника
Сигнальная светодиодная лампа с антенной LAMP-PRO
Технические характеристики Печать раздела
Параметр Значение Примечание
Профиль стальной сплошной RHS117 Промышленные рулонные ворота из стального профиля с навальным приводом
Материал Оцинкованная сталь толщиной 0,9 мм Конструкция обладает классом взломостойкости Р4-P5 и пожаробезопасности К0
Вес профиля, кг/(п/м) 1,36
Вес профиля, кг/м² 11,61
Количество ламелей на 1 м высоты полотна, шт. 8,54
Максимальная ширина полотна, м 11,8
Максимальная площадь полотна, м² 50
Профиль стальной перфорированный RHS117P Промышленные рулонные ворота из стального профиля с навальным приводом
Материал Оцинкованная сталь толщиной 0,9 мм Конструкция обладает классом взломостойкости Р4-P5 и пожаробезопасности К0
Вес профиля, кг/(п/м) 1,2
Вес профиля, кг/м² 10,25
Количество ламелей на 1 м высоты полотна, шт. 8,54
Максимальная ширина полотна, м 11,8
Максимальная площадь полотна, м² 50
Условия эксплуатации продукции Печать раздела
Правильно установленные и эксплуатируемые рулонные ворота гарантируют надежность и долговечность работы. Для продления срока службы ваших рулонных ворот следуйте данной инструкции:
1. Монтаж изделия должен производиться строго в соответствии с инструкцией по монтажу рулонных ворот и технической документацией компании DoorHan.
2. Рулонные ворота должны открываться плавно без рывков и толчков.
3. Для подъема и опускания конструкций необходимо использовать только предназначенное для этих целей управление.
4. Не рекомендуется частичное поднятие или опускание полотна рулонных ворот, особенно для больших конструкций.
5. В случае использования в конструкции механического замка, запрещается подъем полотна при закрытом замке.
6. При использовании автоматического привода следует руководствоваться инструкцией, прилагаемой к приводу.
7. Не допускайте детей к устройствам управления рулонными воротами (кнопкам, пультам).
8. Следите за тем, чтобы люди и животные не находились в зоне действия рулонных ворот во время их открытия или закрытия.
9. Строго запрещено находиться под конструкцией во время ее работы, т.к. это может привести к травмам.
10. Не подвергайте рулонные ворота ударам и не препятствуйте их свободному открыванию и закрыванию.
11. Следите за тем, чтобы во время перемещения полотна рулонных ворот в проеме отсутствовали посторонние предметы, так как это может привести к повреждению конструкции.
12. Запрещается устанавливать дополнительное оборудование или аксессуары, а также производить самостоятельно замену или регулировку отдельных частей, без консультации с изготовителем (консультацией считать обращение, несущее в себе четкое описание возникшей проблемы, которое можно документально подтвердить).
13. В зимнее время, в случае оледенения частей конструкции рулонных ворот, перед подъемом и опусканием полотна необходимо предварительно простучать полотно конструкции по контуру до полного освобождения от льда и посторонних предметов, обращая особое внимание на состояние места соединения нижней планки изделия с полом (они также должны быть очищены).
14. В случае использования рулонных ворот не по назначению изготовитель не несет ответственности за их целостность и правильную работу.
15, Диагностика и ремонт конструкций рулонных ворот или рольворот должны проводиться только квалифицированными специалистами.
16. Необходимо производить регулярное техническое обслуживание рольставен, не реже одного раза в год.
Упаковка Печать раздела
Упаковка в пузырчатую пленку Характеристики упаковки
Вся комплектация ворот поставляется упакованной в пузырчатую пленку и размещена на специальном деревянном поддоне
Длина, мм Зависит от длины комплектующих ворот

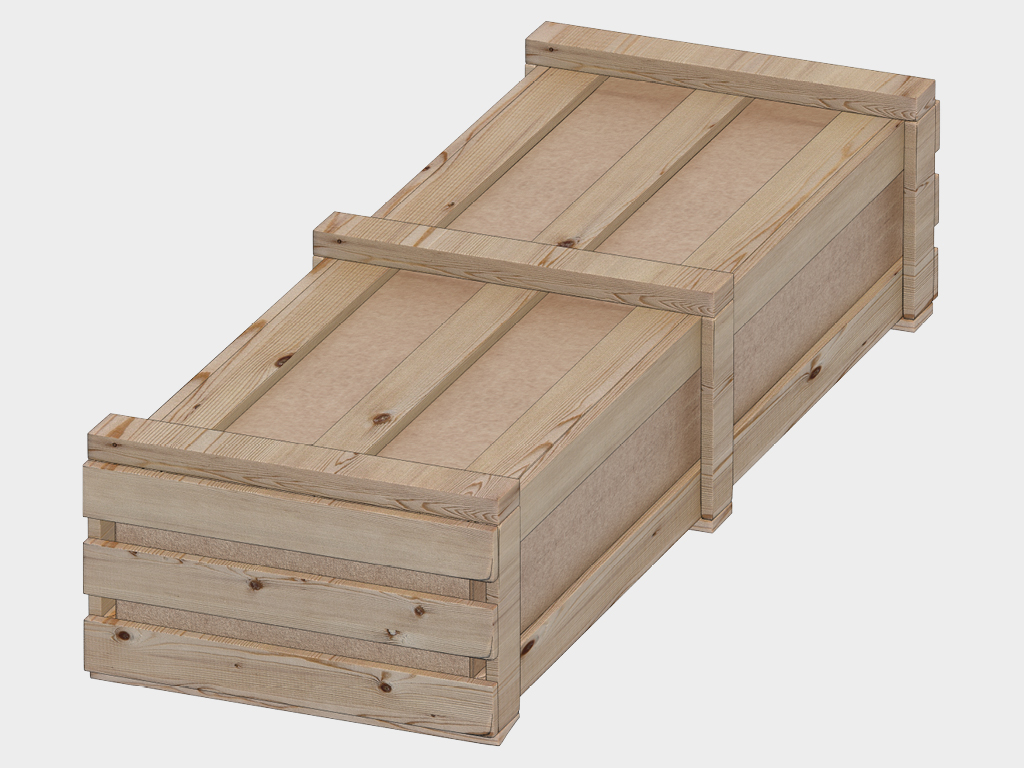

Упаковка в дерево Характеристики упаковки
Описание Пузырчатая пленка, деревянный поддон, деревянные бруски, фанера
Высота, мм 650
Ширина, мм 680
Длина, мм Зависит от длины комплектующих ворот
Гарантийные обязательства Печать раздела
Покупателю предоставляется гарантия работоспособности рулонных ворот производства концерна DoorHan на два года с момента приобретения данного изделия.
Дополнительное описание Печать раздела
Специально для этих ворот концерном DoorHan был разработан антивандальный стальной профиль повышенной жесткости со степенью взломостойкости P4-P5, пожаробезопасности K0.
Чертежи Печать раздела
Сборочный чертеж. Ворота рулонные с навальным приводом
Паспорта и сертификаты Печать раздела

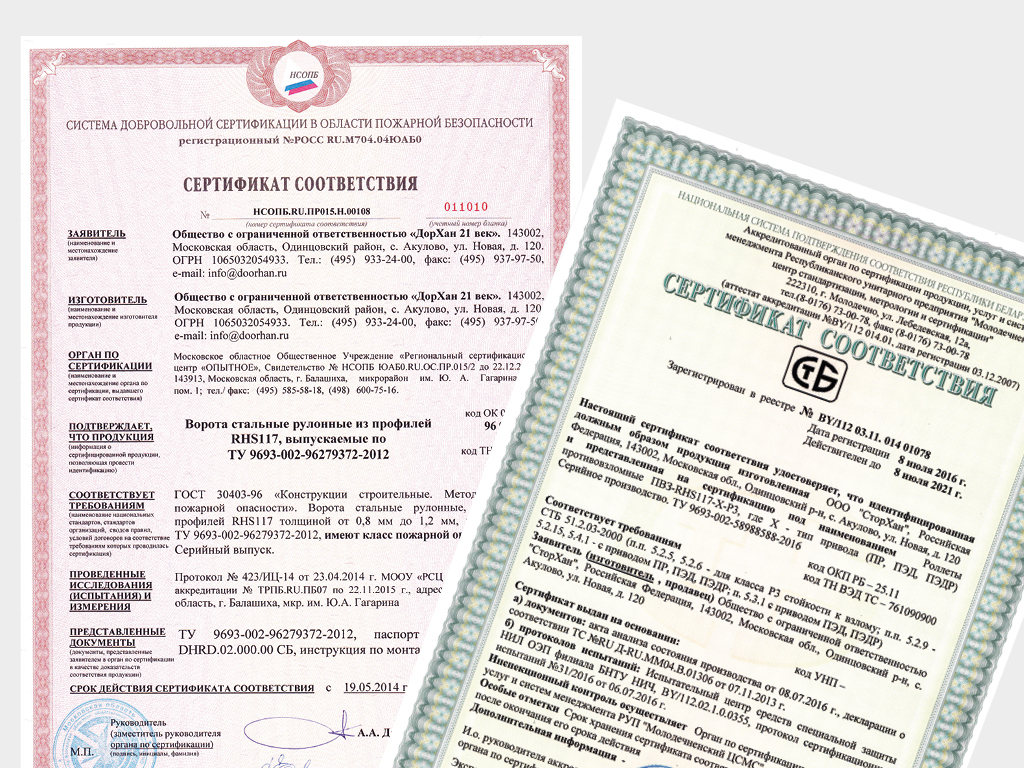

Взломостойкость стальных профилей
Инструкции Печать раздела
Инструкция по монтажу рулонных ворот с вальным приводом
Новинки Печать раздела
Все рулонные ворота упаковываются в индивидуальный деревянный ящик.
Портфолио реализованных объектов Печать раздела

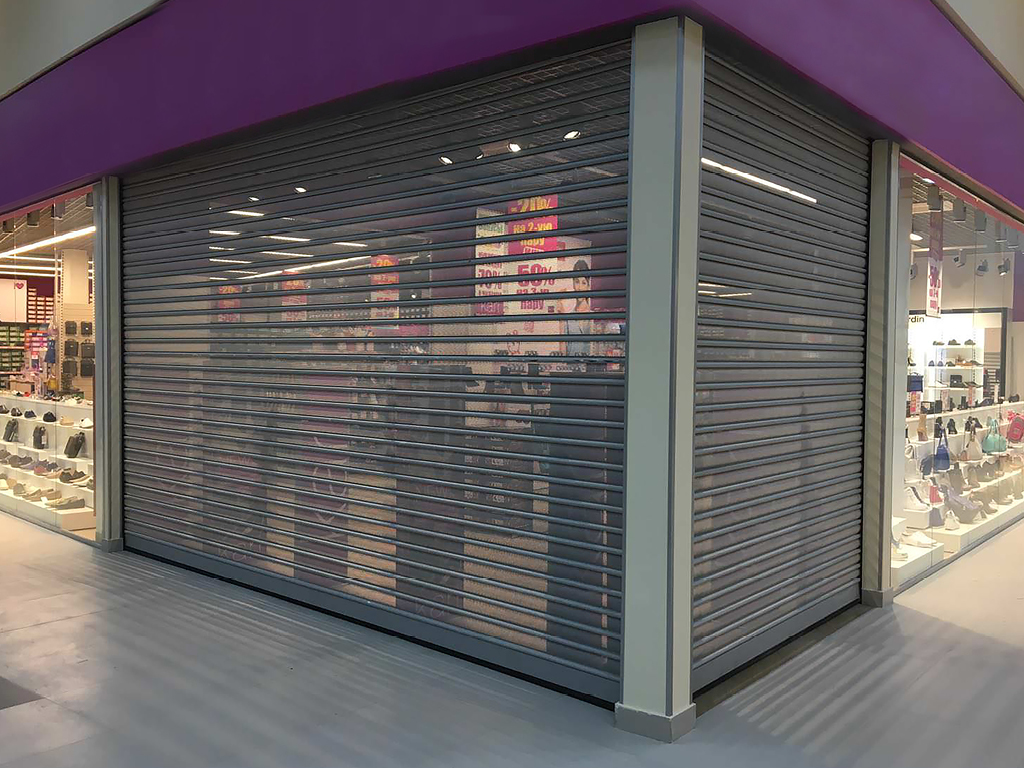

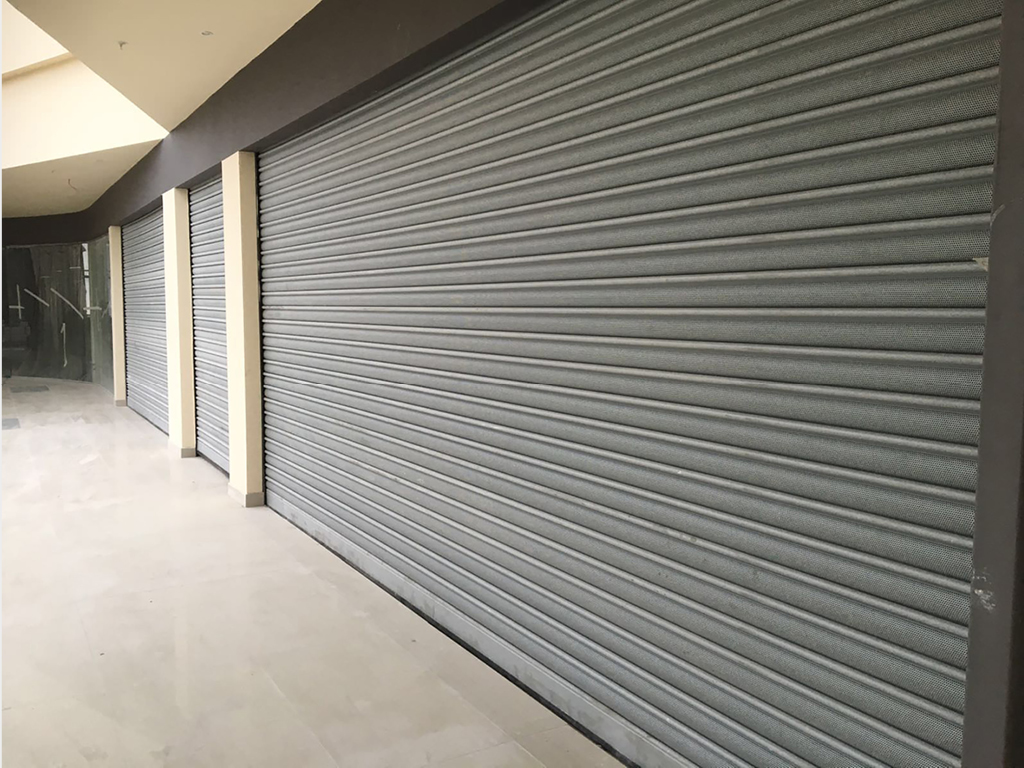

Рулонные ворота из перфорированного профиля
Рулонные ворота из сплошного профиля
Рулонные ворота из сплошного профиля, установленные в производственном цехе. Можайск, Московская обл.
Каталог запчастей Печать раздела
Каталог комплектации для роллетных систем 2016
Особенности
Конструкция рулонных ворот обладает классами взломостойкости Р4, P5 и классом пожаробезопасности К0.

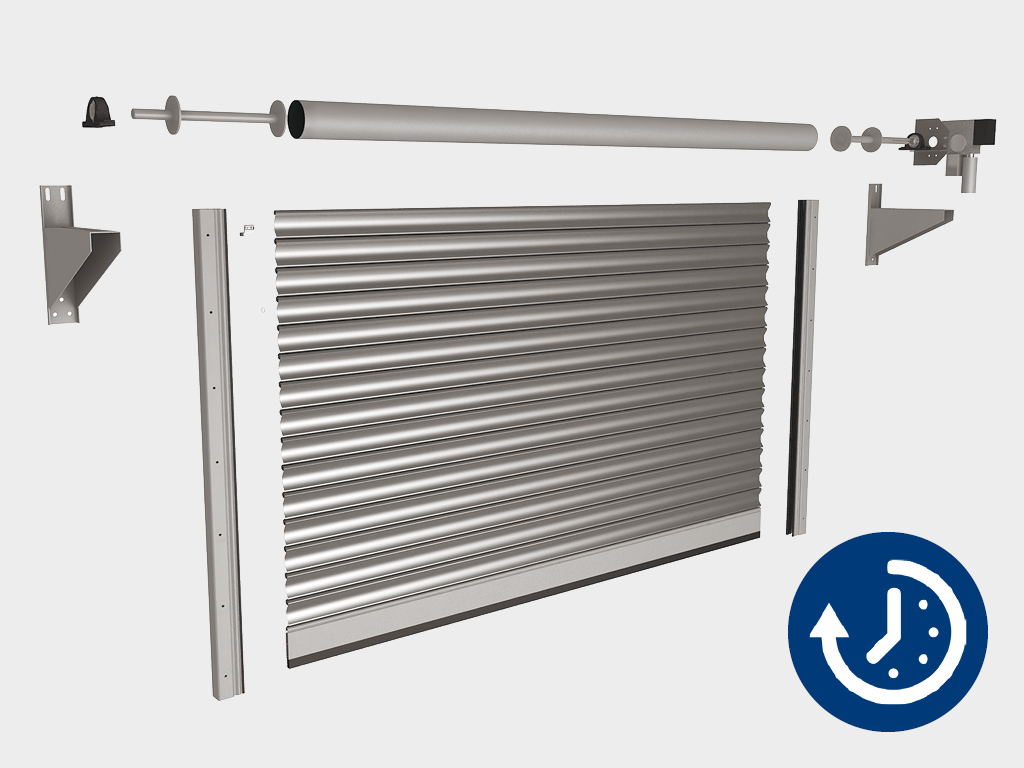

Все элементы конструкции рулонных ворот рассчитаны на длительный срок эксплуатации.
Стальные профили ворот изготавливаются из оцинкованной стали толщиной 0,9 мм, что обеспечивает им повышенную жесткость.
Рулонные ворота поставляются в надежной деревянной упаковке.
Основные технические характеристики
Высота проема, мм от 2 000 до 6 300
Ширина проема, мм от 2 000 до 11 800
Притолока, мм от 650
Пристенки, мм от 500
Максимальная площадь полотна, м² до 50
